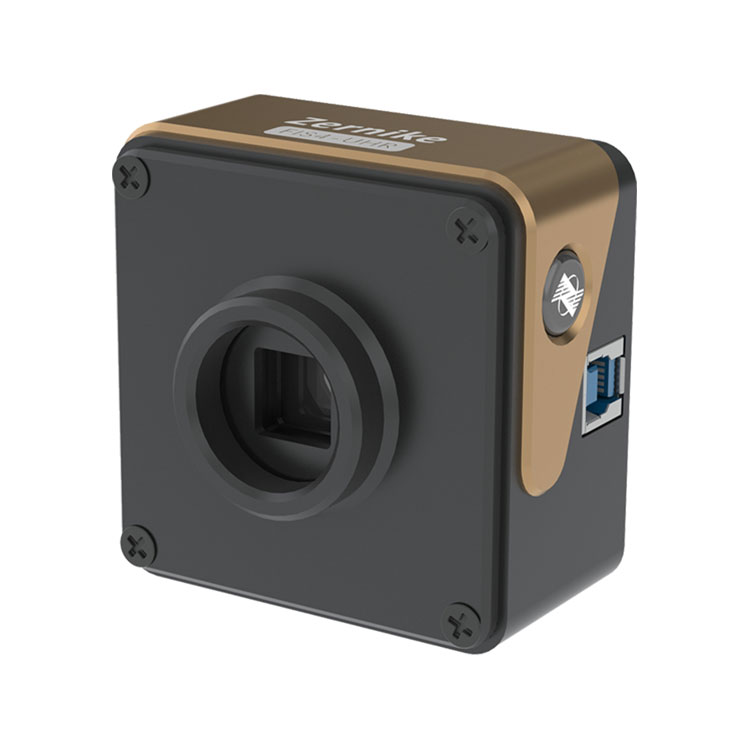

超高解像度波面センサー

BOJIONG は数十年にわたり、波面干渉検出技術の最前線に立ってきました。イノベーションを絶え間なく追求する当社は、最新製品である超高解像度波面センサーを導入できることを誇りに思っています。この最先端のデバイスは、市場の厳しい要求を超えるように細心の注意を払って設計されており、精度と信頼性の新たな基準を設定しています。

お問い合わせを送信

製品説明

超高解像度波面センサーは、512×512 の超高解像度を備え、ナノメートルレベルのデータ精度を実現し、詳細な分析を包括的にカバーします。 400 ～ 1100 ナノメートルの広いスペクトル応答範囲により、さまざまな光源に適しています。さらに、リアルタイムのフル解像度 3D 結果表示を 10 フレーム/秒の速度で提供し、波面データを動的かつ即時に表示します。これにより、波面センシングと測定のニーズに対する包括的なソリューションになります。

商品仕様：

商品名	超高解像度波面センサー
波長範囲	400nm～1100nm
ターゲットサイズ	7.07mm×7.07mm
空間解像度	23.6μm
サンプリング解像度	2048×2048
位相分解能	300×300（90000ピクセル）
絶対精度	＜2nmRMS
ダイナミックレンジ	10nmRMS
サンプリングレート	110μm（150lm）
リアルタイム処理速度	24fps
インターフェースの種類	10Hz（フル解像度時）
寸法	チョップ
重さ	56.5mm×43mm×41.5mm
波長範囲	約120g

BOJIONG 超高解像度波面センサーの特徴

◆512×512 (262144) 位相ポイントの超高解像度

◆単一チャンネル光の自己干渉により参照光は不要

◆イメージングと同じように、簡単かつ迅速な光路構築

◆400nm～1100nm帯の広帯域スペクトル

◆2nm RMS の高い位相分解能

◆超高耐振性、光学防振不要

◆平行ビームや大NA収束ビームにも対応

BOJIONG 超高解像度波面センサーの応用

この BOJIONG 超高解像度波面センサーは、レーザー光波面検出、補償光学、表面形状測定、光学システムの校正、光学窓検出、光学面、球面形状測定、表面粗さ検出に使用されます。

レーザー光波面検出

光学式平面形状測定

光学式球面形状測定

光学系の収差測定

光学式窓片検出

材料内部の格子分布の測定

補償光学 - ゼルニケモードでの波面検出応答

BOJIONG 超高解像度波面センサーの詳細

BOJIONG超高解像度波面センサーは、浙江大学とシンガポールの南洋理工大学の教授チームによって開発され、国内の特許技術により、回折と干渉を組み合わせて、一般的な4波横方向せん断干渉を実現し、優れた検出感度と耐振動性能を備えています。、防振なしでリアルタイムかつ高速な動的干渉計測を実現できます。リアルタイム測定では、10 フレームを超えるフレームレートが示されています。同時に、FIS4センサーは512×512（260,000位相ポイント）の超高位相分解能を備え、測定帯域は200nm～15μmをカバーし、測定感度は2nmに達し、測定再現性は1/1000λより優れています（ RMS）。レーザー光品質解析、プラズマ流場検出、高速流場分布のリアルタイム計測、光学系の画質評価、顕微鏡プロファイル計測、生体細胞の定量的位相イメージングなどに使用できます。

FIS4 各シリーズの製品の技術パラメータ

製品	FIS4-UV	FIS4-HR	FIS4 クロック	FIS4-HS	FIS4-セル	FIS4-NIR
波長範囲	200～450nm	400~1100nm	400~1100nm	400~1100nm	400~1100nm	900～1200nm
ターゲットサイズ mm²	13.3×13.3	7.07×7.07	13.3×13.3	10.24×10.24	7.07×7.07	13.3×13.3
空間解像度	26μm	23.6μm	26μm	24.4μm	23.6μm	26μm
画像ピクセル	-	2048×2048	-	-	2048×2048	-
位相出力分解能	512×512 （262144ピクセル）	300×300（90000ピクセル）	512×512（262144ピクセル）	420×420（176400ピクセル）	300×300（90000ピクセル）	512×512（262144ピクセル）
位相分解能	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS
絶対精度	10nmRMS	10nmRMS	15nmRMS	10nmRMS	10nmRMS	15nmRMS
ダイナミックレンジ	90μm （256分）	110μm （150分）	162μm （256分）	132μm （210分）	110μm （150分）	270μm （256分）
サンプリングレート	32fps	24fps	45fps	107fps	24fps	45fps
リアルタイム処理速度	10Hz (フル解像度)	10Hz (フル解像度)	10Hz (フル解像度)	10Hz (フル解像度)遅延バッチ処理をサポート	10Hz (フル解像度)	10Hz (フル解像度)
インターフェースの種類	USB3.0	チョップ	USB3.0	チョップ	チョップ	USB3.0
外部インターフェース	-	-	-	-	Cポート	-
サイズ mm²	70×46.5×68.5	56.5×43×41.5	70×46.5×68.5	56.5×43×41.5	56.5×43×41.5	70×46.5×68.5
重さ	約240g	約120g	約240g	約120g	約120g	約240g
