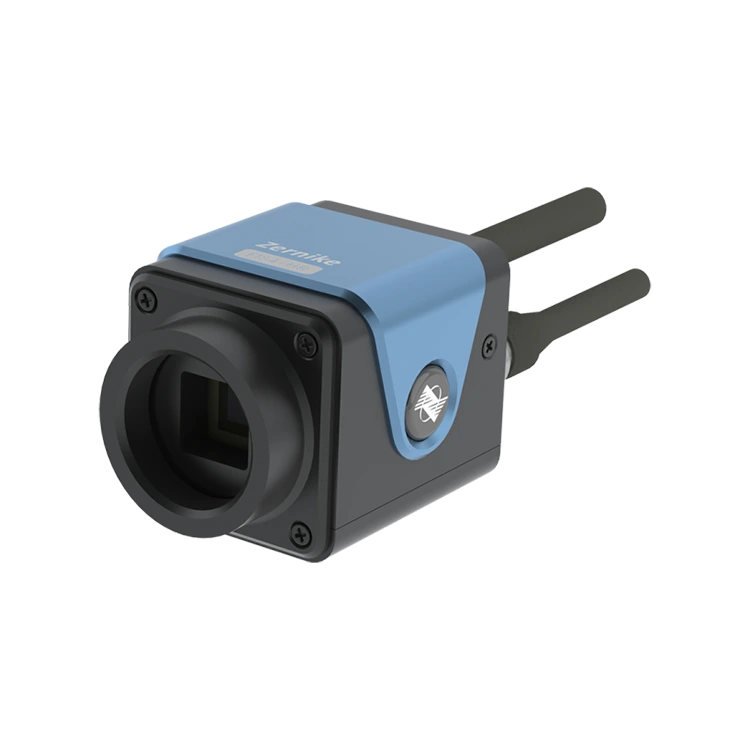

FIS4 HR-W波面検出器

Bojiong FIS4 HR-W波面検出器を導入します。これは、工業用グレードの用途、最先端の科学研究、および国家安全保障部門向けに細心の注意を払って作られた非常に効率的な干渉測定ツールです。このセンサーは、優れたパフォーマンスにより、ユーザーに前例のない波面検出機能を提供し、さまざまな業界のユーザーが精密測定の分野でブレークスルーを達成できるようにします。

このBojiongセンサーは、最大300×300（90,000）の位相ポイントと400〜1100NMの広いスペクトル応答範囲の驚くほど高分解能を誇っており、多様な光学測定アプリケーション全体で優れた精度と信頼性を確保しています。そのユニークな技術的利点は、特許取得済みのランダムコード化された4波回折技術の採用にあり、複雑な位相シフト操作の必要性を排除します。波面の自己干渉は、単一の測定で実現でき、干渉パターンはリアイメージプレーンの位置で直接生成されます。

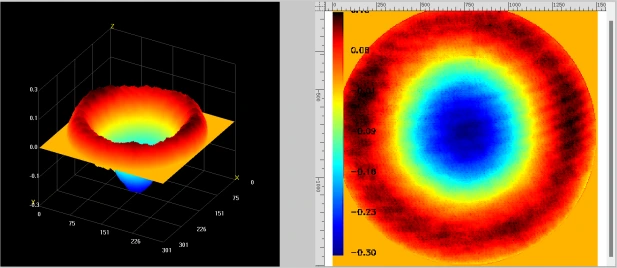

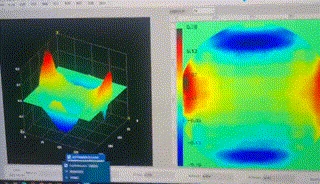

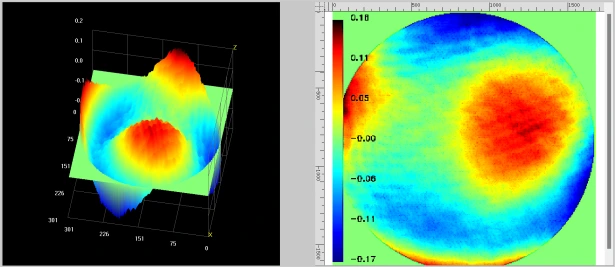

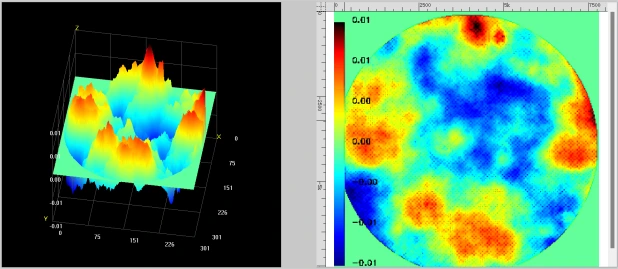

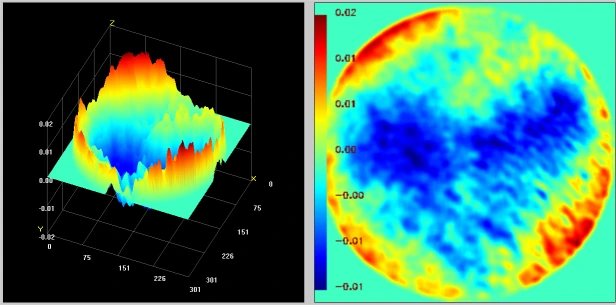

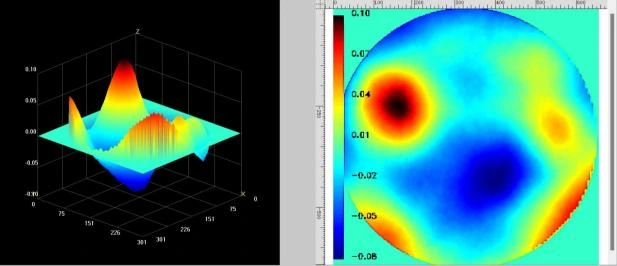

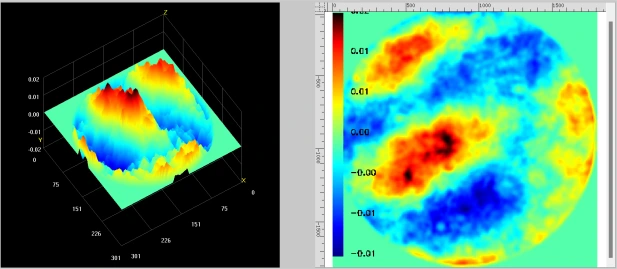

さらに印象的なことに、Bojiongセンサーは、最大10fpsのフレームレートで3D測定結果をリアルタイムで完全に解像度に表示でき、波面の3次元トポグラフィを即座に提示できます。このセンサーは、レーザービームの波面検出、適応型光学システム、光学システムのキャリブレーション、光学窓の検査、および光平面および球状の形状の測定に最適です。さらに、表面の粗さとマイクロプロファイルを正確に検出できるため、アプリケーション領域が非常に広くなります。

Bojiong Fis4 HR-W波面検出器は、操作が容易で、超高振動抵抗と安定性を備えており、ユーザーに理想的な波面検知測定ソリューションを提供します。振動の分離を必要とせずにナノメートルレベルの精度測定を実現し、測定効率と精度を大幅に改善します。 Bojiongを選択するということは、効率的で正確な、安定した波面測定のための新しい標準を選択することを意味します。

仕様

特徴

◆国内で100％開発されました

◆シングルパスライトの自己干渉、参照ミラーは必要ありません

◆ワイドスペクトル400NM〜1100NMバンド

◆2nm RMS高位相解像度

◆強い振動抵抗、光振動分離は必要ありません

◆簡単かつ高速な干渉光パス構造

◆コリメートビームと大きなNA収束ビームをサポートします

 応用

レーザービーム波面検出、適応光学光学系、表面形状測定、光学システムキャリブレーション、光学ウィンドウ検出、光学面、球面表面形状測定、表面粗さの検出で使用されているこのボジオンFIS4 HR-W波面検出器

 詳細

Bojiong Fis4 HR-W Wavefront Detectorは、Zhijiang UniversityとSingaporeのNanyang Technological Universityの教授チームによって開発されました。センサーは、レーザービーム品質分析、プラズマフローフィールド検出、高速流量分布のリアルタイム測定、光学システムの画質評価、微視的プロファイル測定、生物細胞の定量的位相イメージングに適しています。産業、科学研究、国防における便利な干渉測定のために特別に開発されています。高解像度300×300（90,000）の位相ポイント、400-1100NMの広いスペクトル応答、およびフル解像度のリアルタイム3D結果ディスプレイの10フレームで、ビーム波面検出、適応光学光学、光学システムキャリブレーション、光学窓の検出、光学式平面表面形状、表面形状測定、光学窓検出、宇宙の平面表面形状の測定、光学式窓の検出のための理想的な波面センシング測定ツールを提供します。

FIS4 HR-Wは、特許取得済みのランダムコード化された4波回折技術を使用して、シングルチャネル測定された波面の自己干渉を実現し、干渉がリアイメージプレーンの位置で発生します。光源の一貫性に関する要件が低く、位相シフトを必要とせず、通常のイメージングシステムを使用して干渉測定を実現できます。超高振動抵抗と超高安定性を持ち、振動分離なしでNMレベルの精度測定を実現できます。 MicrolensアレイHartmannセンサーと比較して、より高解像度の位相ポイント、より広い適応型バンド範囲、より大きなダイナミックレンジ、より良いコストパフォーマンスを備えています。
