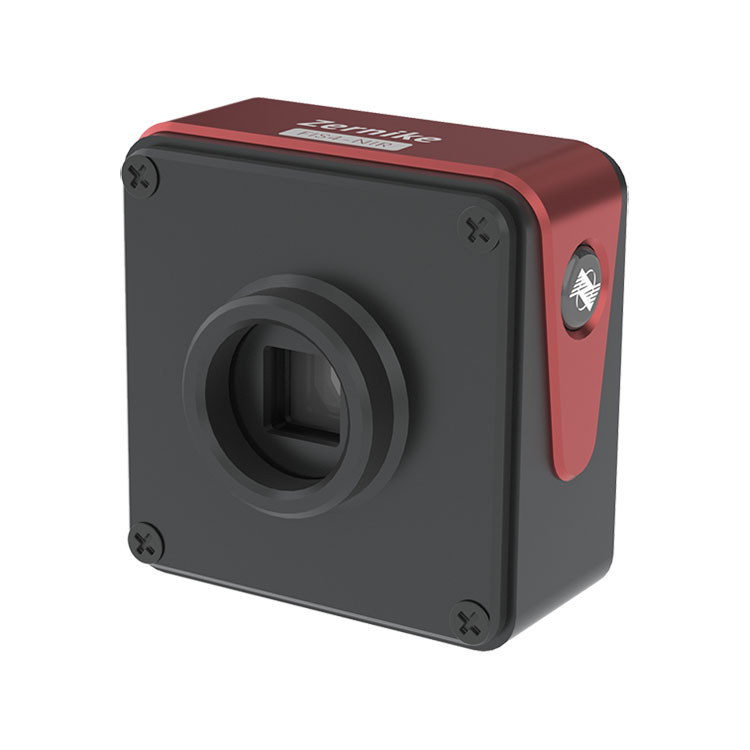

近赤外線波面センサー

近赤外線波面センサーは、900ナノメートルから1200ナノメートルの波長範囲での高精度波面測定に特化しており、お客様に正確な光学性能測定・解析ソリューションを提供し、製品の品質向上と生産効率の向上に貢献します。近年、当社は生産能力を拡大し、技術的専門知識を強化し、強固な企業運営体制を確立してきました。近い将来、皆様と協力できる機会を心より楽しみにしております。

お問い合わせを送信

製品説明

最大 270μm の優れたダイナミックレンジを備えた近赤外線波面センサー。優れた耐振動性と安定性を誇り、防振を必要とせずにナノメートルレベルの高精度測定を可能にします。この機器は、材料の内部格子分布の測定や、メタサーフェスやハイパーレンズの波面測定に適しています。当社は常に「品質第一、顧客第一」の原則を堅持し、お客様のご相談を心よりお待ちしております。

商品仕様:

商品名	近赤外線波面センサー
波長範囲	900nm～1200nm
ターゲットサイズ	13.3mm×13.3mm
空間解像度	26μm
サンプリング解像度	512×512（262144ピクセル）
位相分解能	＜2nmRMS
絶対精度	15nmRMS
ダイナミックレンジ	270μm（256分）
サンプリングレート	45fps
リアルタイム処理速度	10Hz（フル解像度）
インターフェースの種類	USB3.0
寸法	70mm×46.5mm×68.5mm
重さ	約240g

BOJIONG 近赤外線波面センサーの特徴

◆最大270μmの広いダイナミックレンジ

◆2nm RMS の高い位相分解能

◆512×512(262144)位相点の超高解像度

◆単一チャンネル光の自己干渉により参照光は不要

◆900nm～1200nm帯の広帯域スペクトル

◆光学防振が不要な非常に強力な防振性能。

◆イメージングと同じように、簡単かつ迅速な光路構築

◆平行ビームや大NA収束ビームにも対応

BOJIONG 近赤外線波面センサーの応用

この BOJIONG 近赤外線波面センサーは、光学系の収差測定、光学系の校正、材料の内部格子分布の測定、ハイパーサーフェス、ハイパーレンズの波面測定に使用されます。

光学系の収差測定例

材料内部の格子分布のサンプル測定

光学系校正測定例

メタサーフェス波面測定の例

ハイパーレンズ波面測定例

BOJIONG 近赤外線波面センサーの詳細

BOJIONG 近赤外線波面センサーは、浙江大学とシンガポールの南洋理工大学の教授チームによって開発され、国内の特許取得済み技術により、回折と干渉を組み合わせて、一般的な 4 波の横方向せん断干渉を実現し、優れた検出感度と耐衝撃性を備えています。優れた振動性能を実現し、防振なしでリアルタイムかつ高速な動的干渉計測を実現できます。リアルタイム測定では、10 フレームを超えるフレームレートが示されています。同時に、FIS4センサーは512×512（260,000位相ポイント）の超高位相分解能を備え、測定帯域は200nm～15μmをカバーし、測定感度は2nmに達し、測定再現性は1/1000λより優れています（ RMS）。レーザー光品質解析、プラズマ流場検出、高速流場分布のリアルタイム計測、光学系の画質評価、顕微鏡プロファイル計測、生体細胞の定量的位相イメージングなどに使用できます。

FIS4 各シリーズの製品の技術パラメータ

製品	FIS4-UV	FIS4-HR	FIS4 クロック	FIS4-HS	FIS4 セル	FIS4-NIR
波長範囲	200～450nm	400~1100nm	400~1100nm	400~1100nm	400~1100nm	900～1200nm
ターゲットサイズ mm²	13.3×13.3	7.07×7.07	13.3×13.3	10.24×10.24	7.07×7.07	13.3×13.3
空間解像度	26μm	23.6μm	26μm	24.4μm	23.6μm	26μm
画像ピクセル	-	2048×2048	-	-	2048×2048	-
位相出力分解能	512×512 （262144ピクセル）	300×300（90000ピクセル）	512×512（262144ピクセル）	420×420（176400ピクセル）	300×300（90000ピクセル）	512×512（262144ピクセル）
位相分解能	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS
絶対精度	10nmRMS	10nmRMS	15nmRMS	10nmRMS	10nmRMS	15nmRMS
ダイナミックレンジ	90μm （256分）	110μm （150分）	162μm （256分）	132μm （210分）	110μm （150分）	270μm （256分）
サンプリングレート	32fps	24fps	45fps	107fps	24fps	45fps
リアルタイム処理速度	10Hz (フル解像度)	10Hz (フル解像度)	10Hz (フル解像度)	10Hz (フル解像度)遅延バッチ処理をサポート	10Hz (フル解像度)	10Hz (フル解像度)
インターフェースの種類	USB3.0	チョップ	USB3.0	チョップ	チョップ	USB3.0
外部インターフェース	-	-	-	-	Cポート	-
サイズ mm²	70×46.5×68.5	56.5×43×41.5	70×46.5×68.5	56.5×43×41.5	56.5×43×41.5	70×46.5×68.5
重さ	約240g	約120g	約240g	約120g	約120g	約240g
