FIS4近赤外波面センサー900-1200NM

FIS4近赤外波面センサー900-1200NM

TheBojiong FIS4NIR波面センサー900-1200NM 900〜1700nmの波長帯域での精密測定用に特別に設計されています。深く最適化された4波横方向のせん断干渉技術と赤外線強化検出モジュールを採用し、512×512の超高空間分解能と近接射程スペクトル範囲内の2NM RMSの相感受性を達成します。センサーは、260μm以上の大きなダイナミックレンジを備えており、レーザースペックル干渉を効果的に抑制しながら、強い異常と急な波面の正確な分析を可能にします。フルバンド反射防止コーティングと共通パス防止防止構造を備えた、レーザー処理、光学システム統合テスト、半導体メトロロジーなどのシナリオで振動分離なしで安定した高度に繰り返し可能な測定を実行し、違反した光学設計と製造のための信頼できるデータサポートを提供します。

BojiongFIS4 nir 波面センサー900-1200NM 導入

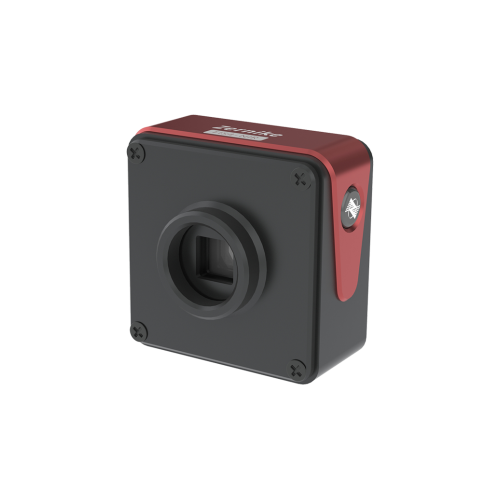

TheBojiong FIS4近赤外波面センサー900-1200NM 当社の新世代の高精度光学検査機器であり、優れた振動抵抗とリアルタイムの波面測定機能を備えています。FIS4近赤外波面センサー900-1200NM ISO 9001品質管理システムへ、および中国メトロロジー研究所（NIM）によって認定されています。 1年間の保証が付いています。FIS4NIR波面センサー プラグアンドプレイ、操作が簡単で、メンテナンスが少ないため、光学システムの検査効率と信頼性を効果的に改善します。

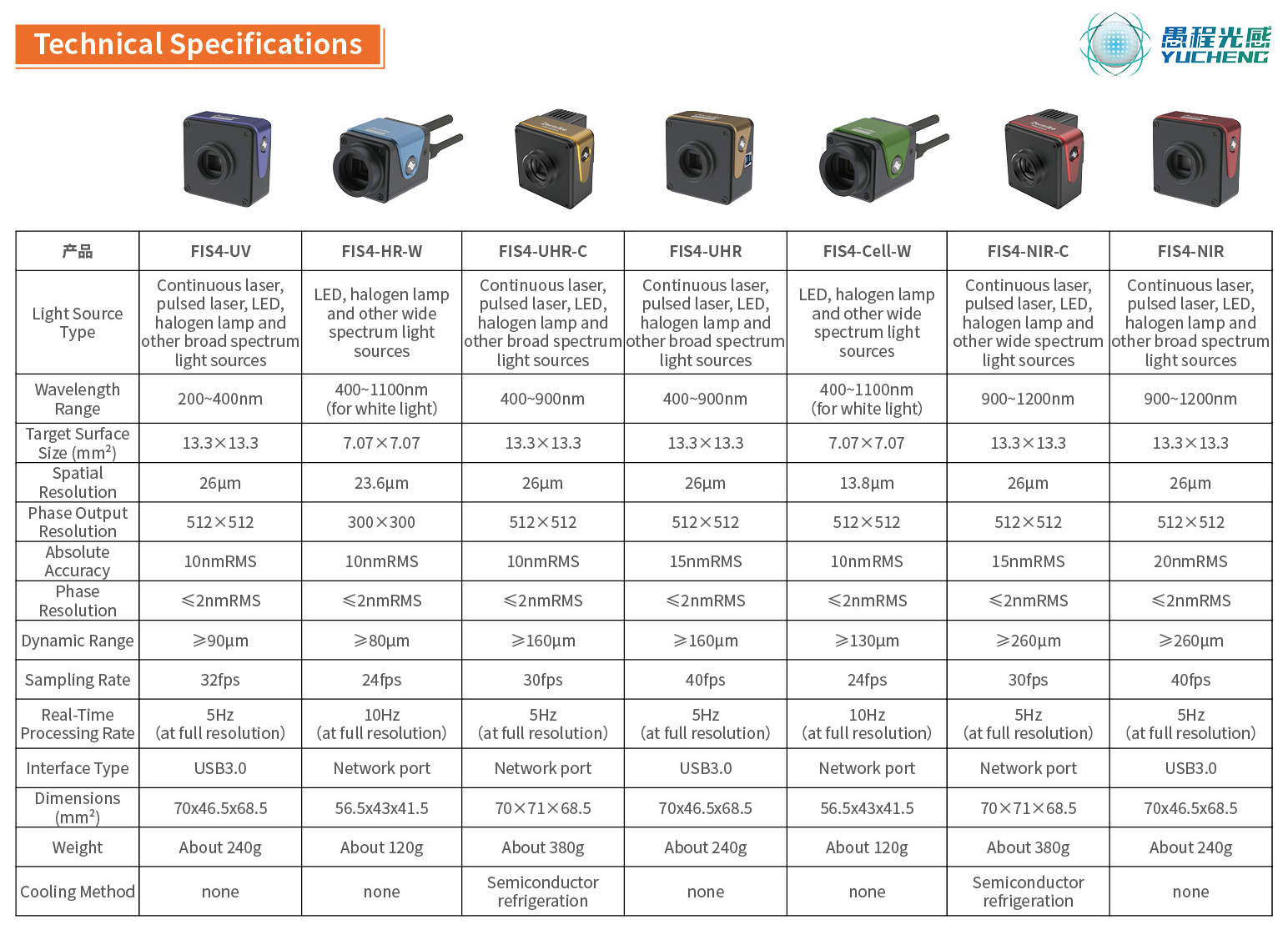

BojiongFIS4NIR波面センサー900-1200NM パラメーター（仕様）

BojiongFIS4NIR波面センサー900-1200NM 機能とアプリケーション

2006年以来、Zhijiang大学のYang Yongyingのチームは、広範囲のFIS4を成功裏に立ち上げました。 シリーズウェーブフロントセンサー 17年間の専用の研究開発後の共通パス干渉法の設計とリアルタイム波面再構成アルゴリズムに基づいています。この製品には、次の優れた機能があります。

・強力な反振動と振動分離なし：振動分離プラットフォームを必要とせずに、複雑な環境でリアルタイムの波面検出を実現できます。

・高感度測定：最大2nm RMSまでの波面感度があり、小さな位相の変化を正確にキャプチャできるようにします。

・単一の光パスプラグアンドプレイ：参照ライトのない元の単一の光パスデザイン。電源オンと便利な操作に即座に使用できるようにします。

・コンパクト、軽量、ポータブル：拳のサイズのみ、統合とフィールドの使用を促進します。

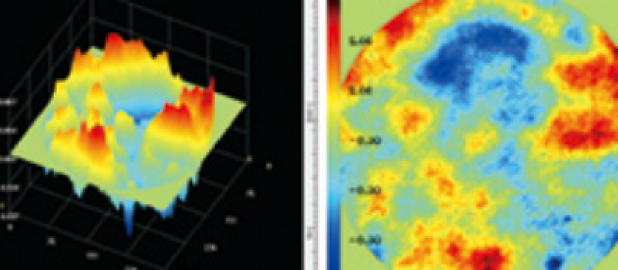

The FIS4近赤外波面センサー900-1200NM産業検査、科学研究、防衛アプリケーションのハイエンド光学計量用に設計されています。高解像度は512×512（262,144）の位相ポイントで、900〜1200 nmの範囲で高精度の波面測定を可能にし、10フレームで完全な解像度で結果のリアルタイム3Dディスプレイをサポートします。 FIS4NIR波面センサー 光学システムの異常測定、光学システムのキャリブレーション、材料の内部格子分布の測定、メタサーフェスとメタレンスの波面測定などに使用できます。

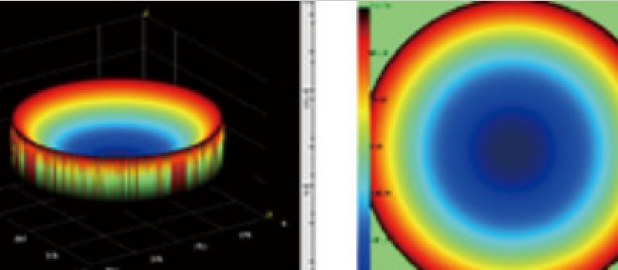

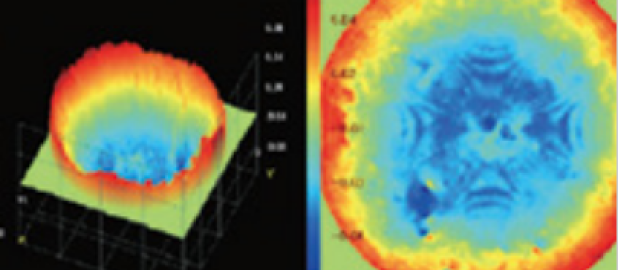

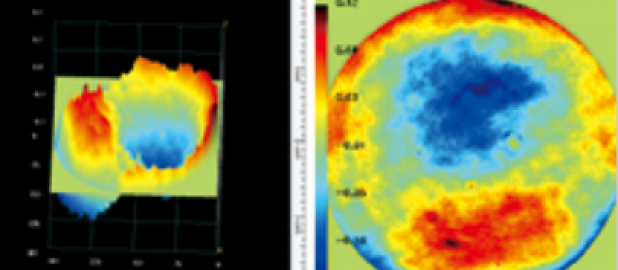

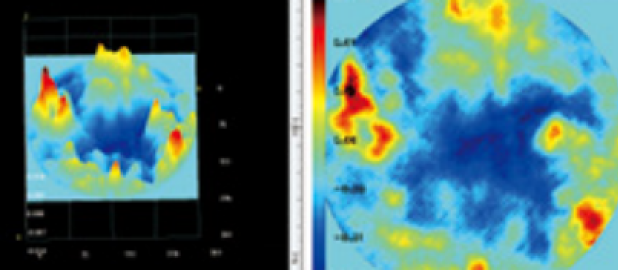

Bojiong FIS4NIR波面センサー900-1200NM  応用

Bojiong FIS4NIR波面センサー900-1200NM 詳細

The FIS4近赤外波面センサー900-1200NM特許取得済みのランダムコーディングされた4波回折技術を利用して、単一の光パスを使用して測定された波面の自己干渉を達成します。干渉はリア画像平面で発生します。このテクノロジーは、光源コヒーレンスの要件を大幅に削減し、位相シフターの必要性を排除し、標準的なイメージングシステムで高精度干渉測定を可能にします。マイクロレンズアレイに基づいた従来のハートマンセンサーと比較して、FIS4近赤外波面センサー900-1200NMは、より高い位相点解像度、より広いオペレーティングバンドの適応性、より大きなダイナミックレンジなど、いくつかの重要なパフォーマンスインジケーターに優れています。また、優れたコストパフォーマンスを提供し、幅広い精密光学検査シナリオに信頼できるソリューションを提供します。

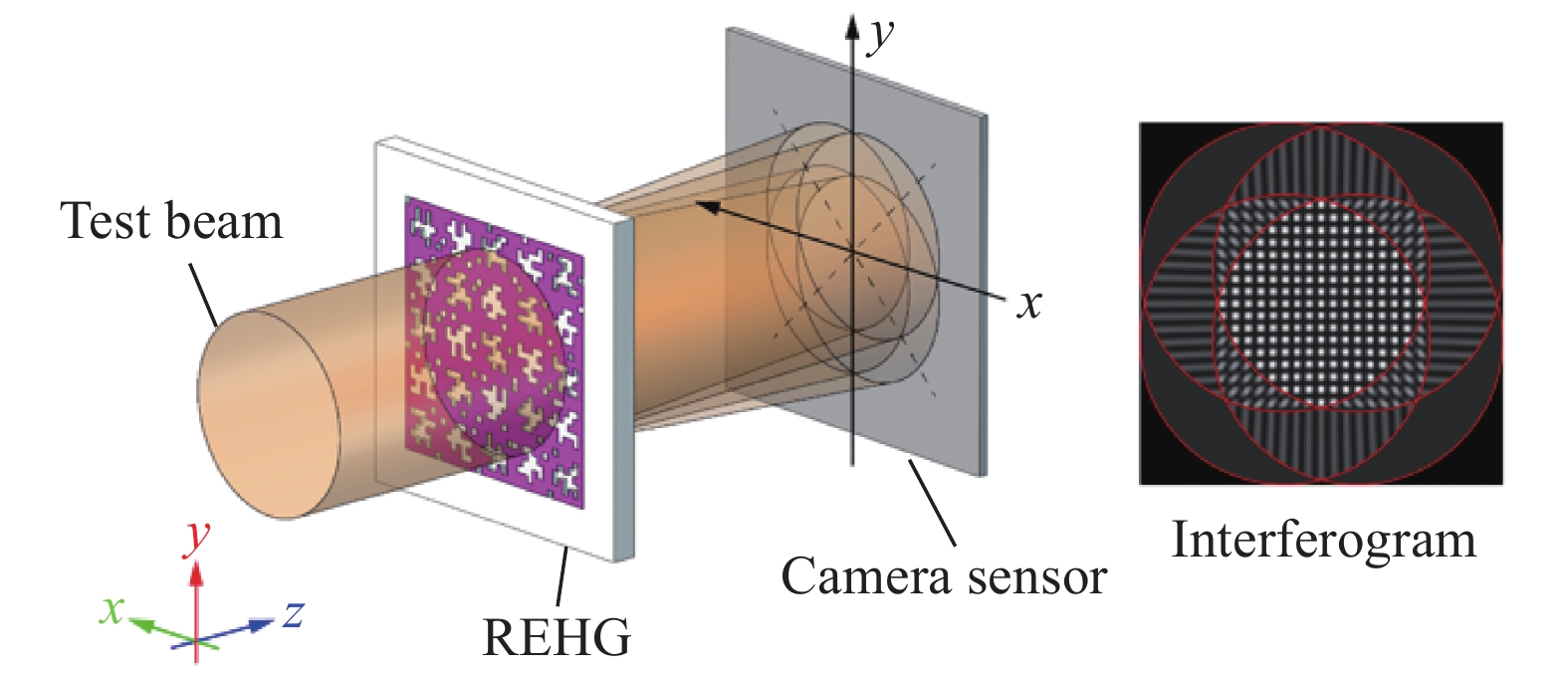

図1ランダムにコード化されたハイブリッドグレーティング（REHG）を使用した4波横方向せん断干渉に基づくフェーズイメージングの原理

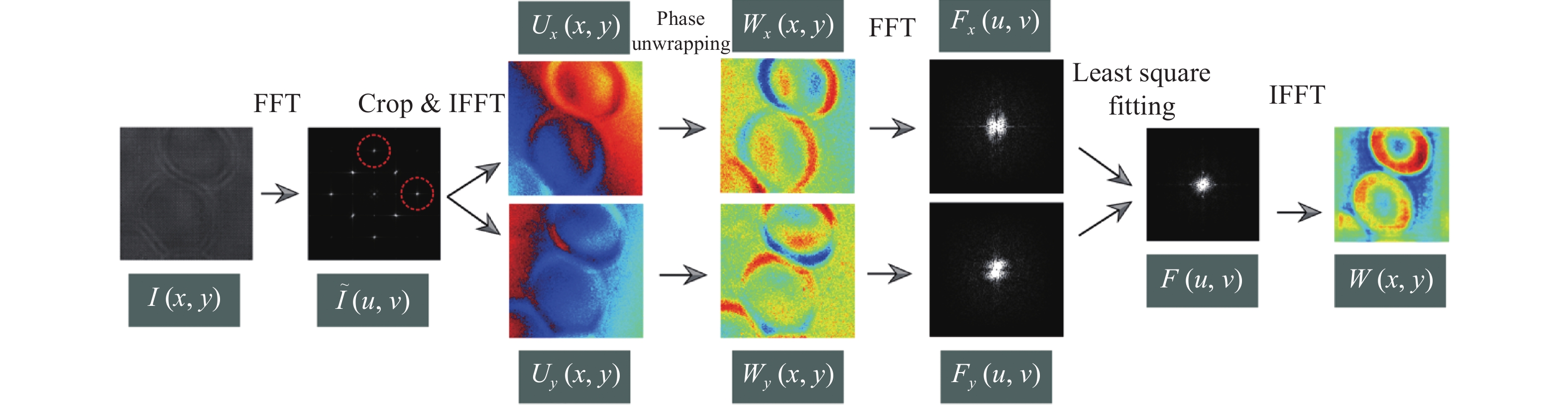

図2.4波横方向せん断干渉からの最後の正方形の波面再構築

The FIS4波面センサー コンパクトな構造、強力な安定性、高い時間分解能、既存の顕微鏡システムとの良好な互換性などの利点により、科学研究と産業で強力で広く使用されているツールになりました。当初、このセンサーは、光学コンポーネントの品質評価、レーザービーム分析、適応型光学システム補正など、従来の光学ワークショップの検出タスクに主に使用されていました。その後、そのアプリケーションシナリオは、生物医学的イメージング、ナノ粒子の位置付け、メタサーフェースの特性評価、温度勾配測定など、複数の最先端のフィールドに徐々に拡張されました。

のコンパクトな機械設計FIS4波面センサー さまざまな既存の顕微鏡プラットフォームに簡単に統合できるようになりますが、その優れた堅牢性により、強力な振動環境でも高い干渉測定精度を維持できるようになります。生物医学研究では、FIS4は、COS-7、HT1080、RPE、CHO、HEK細胞、ニューロンなど、さまざまな生細胞のラベルフリー、高解像度のリアルタイムイメージングを成功裏に達成し、細胞ダイナミクス研究のための重要なツールを提供しています。

さらに、FIS4波面センサー また、位相遅延イメージングで広く使用されており、高コントラスト画像を介して、コラーゲン繊維やサイト骨格などの異方性生物学的組織と細胞内構造を明らかにしています。この技術は、X線、中波赤外線（MWIR）、および長波赤外線（LWIR）バンドの位相イメージングにさらに拡張されており、学際的なアプリケーションでの幅広い可能性を示しています。
