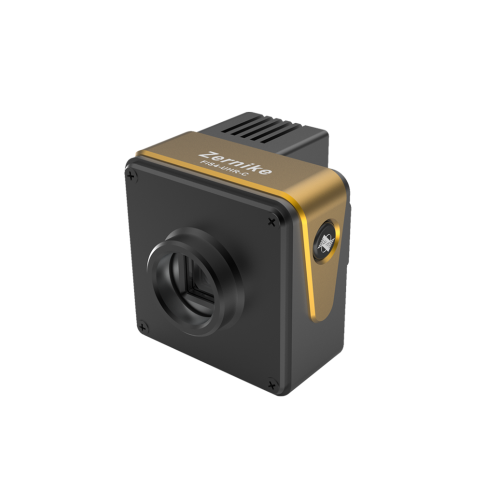

ボジオンFIS4超高解像度波面センサー(reFrigeratedバージョン） 400-900nm、既存のUHRシリーズに基づいて、高効率半導体冷却システムを統合し、長期的な高フレームレート動作下でセンサーの熱ノイズを大幅に削減します。 512×512の超高密度位相検出ポイントと正確な温度制御を活用すると、-10°Cから45°Cの範囲の周囲温度で1.5NMよりも測定安定性を維持するため、高出力レーザー検出、長期的なオンライン監視、波線監視などのアプリケーションの要求に特に適しています。 FIS4超高解像度波面センサー（冷蔵バージョン）400-900NMSUPPORTS 5フレーム/すべてのパラメーターと特徴のマルチバンド適応分析機能の2番目のリアルタイム出力は、精密な製造および切断科学研究のための信頼性の高い高ダイナミック、低ノイズ測定サポートを提供します。

BojiongFIS4超高解像度波面センサー（冷蔵バージョン）400-900NM 導入

ボジオン FIS4超高解像度波面センサー（冷蔵バージョン）400-900NM当社の新しいフラッグシップ光学測定機器であり、優れたパフォーマンスと信頼性の高い品質を提供します。厳密なISO 9001品質管理システムを順守し、トレーサビリティについて中国国立計量研究所（NIM）によって認定されています。 1年間の保証が付属しており、測定データの正確性と信頼性を確保します。このセンサーは、独自の一般的なパス干渉光学システムとリアルタイム波面分解システムを利用して、従来の位相シフターと参照ミラーを排除します。このシステムは、高振動環境で安定に動作し、512×512の超高解像度波面測定値を可能にします。 2 nm RMSの超高測定精度、160μm以上の広いダイナミックレンジ、およびすべてのパラメーターの5フレーム/秒のリアルタイム出力により、FIS4超高解像度波面センサー（冷蔵バージョン）400-900NMACURENTIENT WAVEFRONT変化と高用語の変化をキャプチャします。FIS4超高解像度波面センサー（冷蔵バージョン）400-900NMレーザービーム波面測定、適応型光学系、平面表面測定、光学システムのキャリブレーション、光学窓検査、光学球面表面測定、表面粗さ検査、および表面マイクロプロファイリングに広く適用できます。

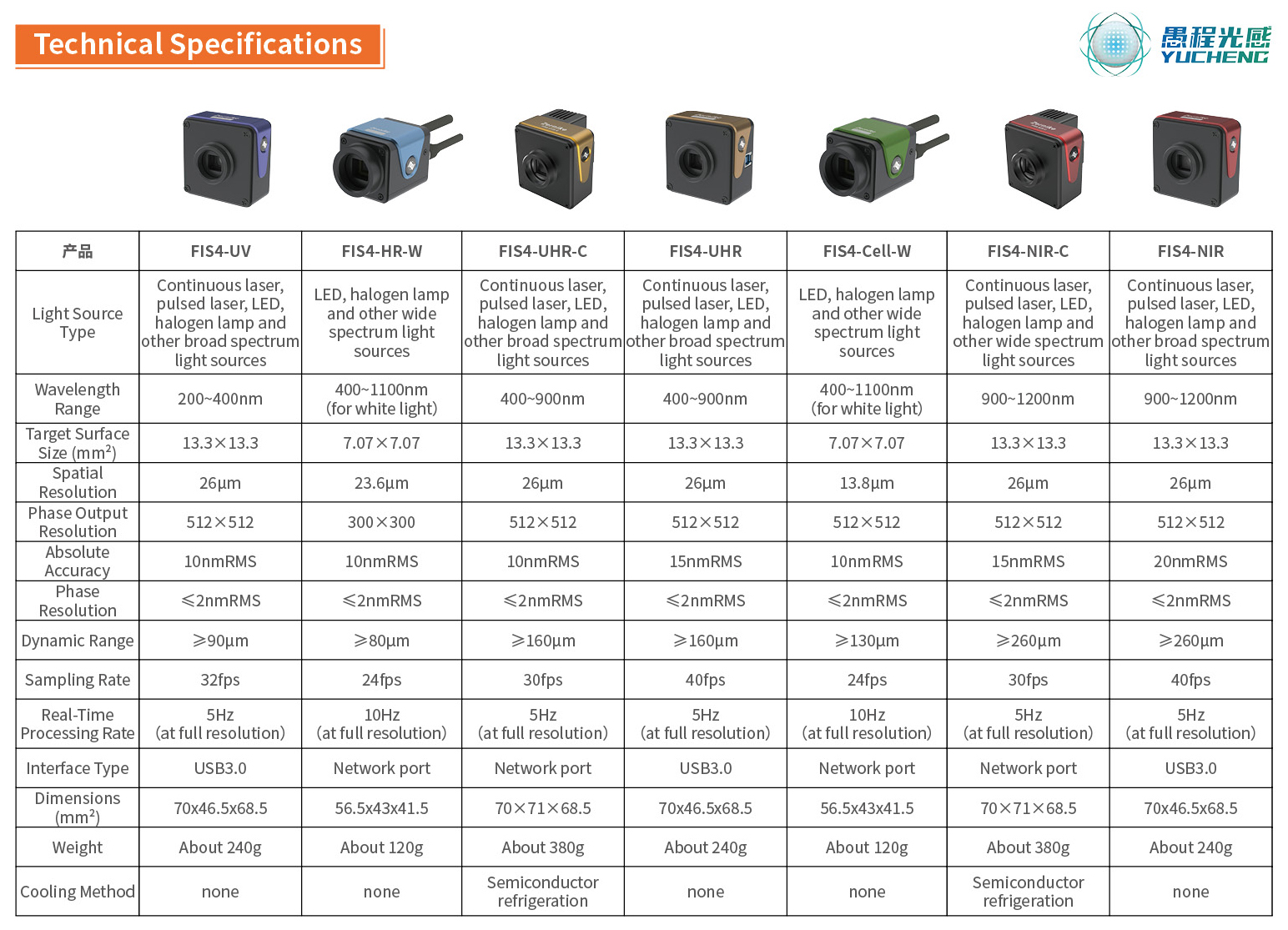

Bojiong FIS4超高解像度波面センサー（冷蔵バージョン）400-900NMパラメーター（仕様）

Bojiong FIS4超高解像度波面センサー（冷蔵バージョン）400-900NM 機能とアプリケーション

2006年以来、Zhijiang大学のYang Yongyingのチームは、17年間、Common-Path Interferometry Designとリアルタイム波面再構成アルゴリズムに取り組んできました。チームは、ワイドスペクトルFIS4シリーズの波面センサーを正常に発売し、私の国の高精度光学センシングフィールドの大きなブレークスルーをマークしました。

これウルトラ- 高解像度の波面センサー（冷蔵バージョン） 革新的なシングルオプティカルパスアーキテクチャを利用して、参照光パスまたは位相シフターの必要性を排除し、真にプラグアンドプレイエクスペリエンスを可能にします。その例外的なパフォーマンスは、複数の次元で実証されています。振動分離プラットフォームのない安定した操作、高精度の波面データをリアルタイムでキャプチャします。 2 nm RMSの高感度と512×512の解像度（262,144位ポイント）により、テスト中のオブジェクトの微視的詳細の明確な視覚化が可能になります。また、コンパクトな拳サイズのパッケージでは、400〜900 nmの広いスペクトル応答を誇り、5フレームあたり5フレームでフル解像度のリアルタイムの3D波面ディスプレイを提供します。 FIS4シリーズは、科学研究と精密な産業検査シナリオを要求するために設計されています。レーザービーム品質分析、適応光学システムのデバッグ、平面/球状光学成分表面測定、光学システムのアライメントとキャリブレーション、光学窓検査、表面粗さとマイクロプロファイル特性など、複数のハイエンドフィールドを正確に提供し、現代の光学測定に理想的なコア測定ツールを提供できます。

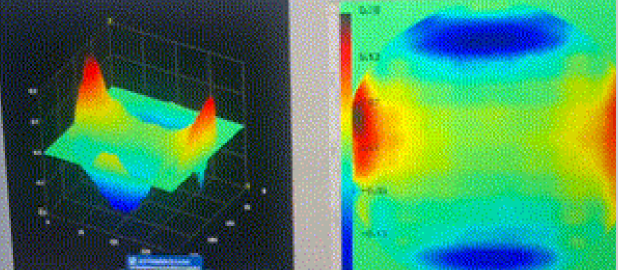

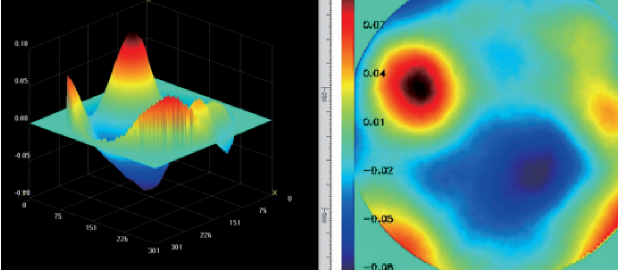

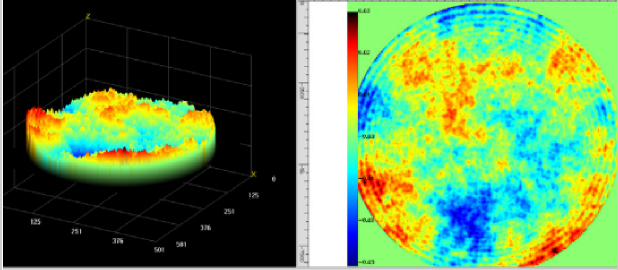

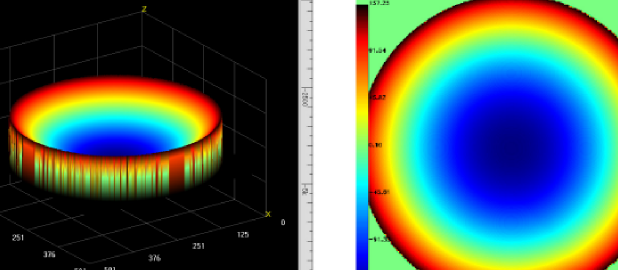

BojiongFIS4超高解像度波面センサー（冷蔵バージョン）400-900NM 応用

BojiongFIS4超高解像度波面センサー（冷蔵バージョン）400-900NM 詳細

The FIS4超高解像度波動NTセンサー（冷蔵バージョン）400-900NMユニークな特許取得済みのランダムコード化された4波回折技術に基づいており、単一の光学パスで波面自己干渉を実現でき、干渉効果はリアエンドの画像面で直接形成されます。このシステムは、光源のコヒーレンスへの依存を大幅に削減し、位相シフターを必要とせずに従来のイメージングユニットと併せて高精度干渉測定を完了することができます。Fis4波面センサー優れた振動抵抗と動作安定性があり、振動分離デバイ​​スがなくてもナノメートルレベルの波面測定を安定に達成できます。従来のマイクロレンズアレイタイプのHartmannセンサーと比較して、FIS4波面センサーは、より競争の激しいコスト効率を維持しながら、より密度の高い位相ポイントサンプリング、より広いスペクトル適応範囲、より高い動的測定の上限を提供することができ、光測定シナリオを要求するための理想的なソリューションになります。

図1ランダムにコード化されたハイブリッドグレーティング（REHG）を使用した4波横方向せん断干渉に基づくフェーズイメージングの原理

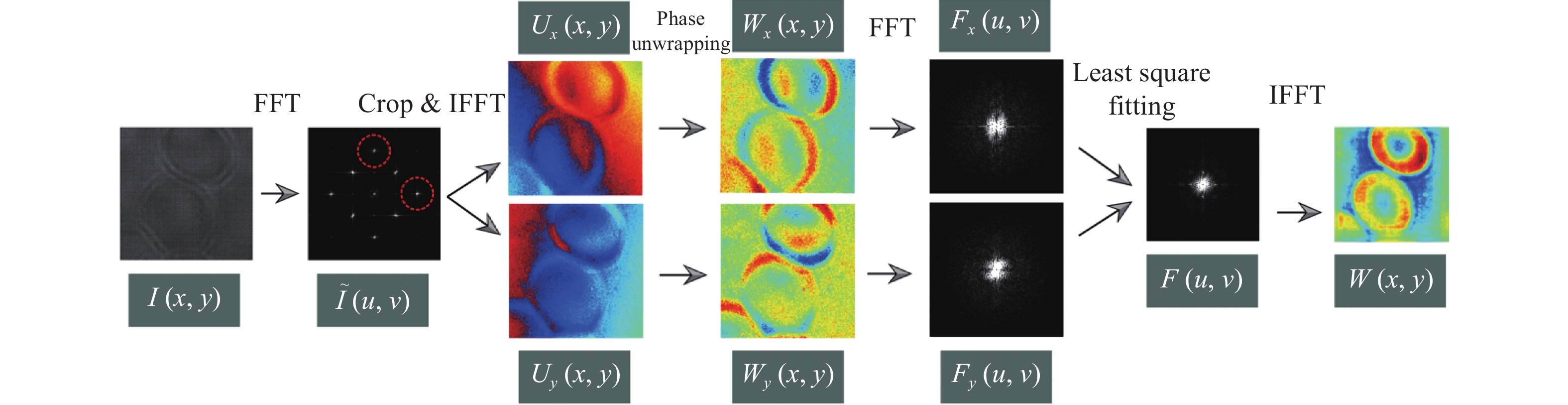

図2.4波横方向のせん断干渉からの最後の正方形の波面再構築

The Fis4波面センサー、高度に統合された設計、並外れた環境適応性、優れた時間分解能、幅広いシステムの互換性により、光学計量の画期的な革新となっています。この製品は、科学研究において大きな可能性を示しているだけでなく、産業用途でも高い認識を獲得しています。最初に従来の光学ワークショップでの精密検査に使用されていました、Fis4波面センサー光学成分表面テスト、レーザービーム品質分析、適応光学システムのキャリブレーションなどの特殊なフィールドを正常に提供してきました。現在、そのアプリケーションは、生物医学イメージング、ナノ粒子追跡、メタトラック構造の特性評価、温度フィールドモニタリングなどの最先端の研究分野を含むように拡大し、その強力な学際的能力を実証しています。

コンパクトな機械設計のおかげで、Fis4波面センサーさまざまな顕微鏡イメージングシステムや複雑な光プラットフォームに簡単に統合できます。一般的なパス干渉法の原理に基づいた革新的なアーキテクチャにより、デバイスは高振動環境でもナノメートルレベルの測定精度を維持し、追加の振動分離デバイ​​スを必要とせずに安定した動作を確保できます。センサーは、単一曝露波面再構成も備えており、流体運動、粒子の過渡現象、レーザー伝達などの高速動的プロセスの正確なキャプチャを可能にし、正確な定量分析を提供します。

生物医学研究では、FIS4システムは、さまざまな生細胞（COS-7、HT1080、RPE、CHO、HEK、および一次ニューロンを含む）のラベルフリー、長期、3次元の定量的位相イメージングを成功裏に達成し、光毒性を大幅に低下させ、研究細胞のダイナミクスのための新しい技術的アプローチを提供します。システムの位相遅延イメージング機能により、コラーゲン繊維や細胞骨格などの複屈折構造の高コントラストイメージングが可能になり、組織の力学と病理学の研究が大幅に進歩しています。

特に、Fis4波面センサー技術的なアーキテクチャは、重大なクロスバンドのスケーラビリティを示しています。その設計原理は、X線、中波赤外線（MWIR）、および長波赤外線（LWIR）バンドの位相イメージングシステムの開発に成功裏に適用され、材料科学、熱管理、および国防安全策のための革新的な測定ソリューションを提供します。近年、このセンサーはまた、メタトラフフェーズ操作の評価や2次元材料の光学特性の特性評価などの新興分野で広範なアプリケーションを発見しており、基本的な研究ツールとしての有意な価値と幅広い適用性を示しています。
