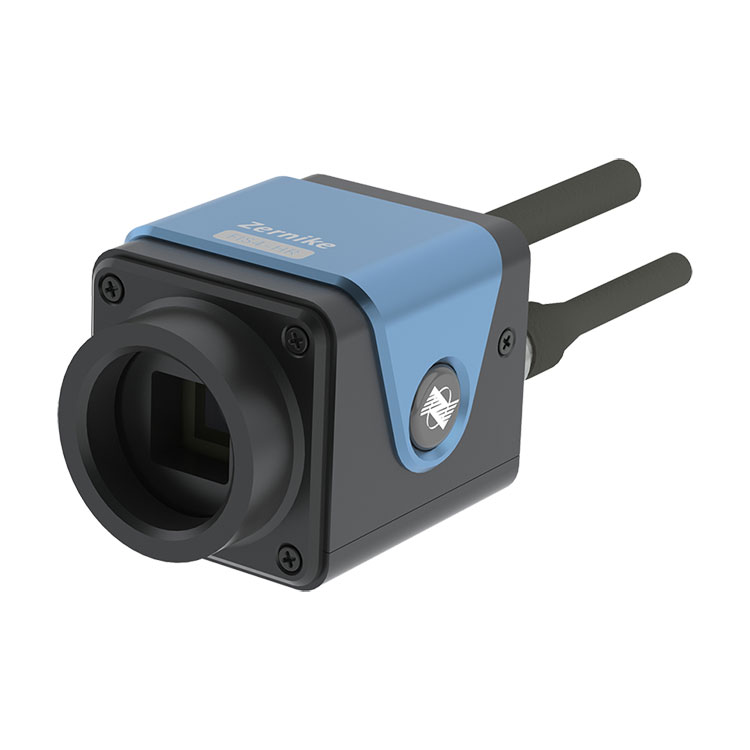

高解像度波面センサー

光学検出の分野では、BOJIONG Optoelectronics は高解像度波面センサーを開発し、業界標準を確立しました。中国の高分解能波面分析装置の大手メーカーおよびサプライヤーとして、当社は深い専門知識を備えているだけでなく、究極の精度と信頼性を提供するという取り組みも行っています。私たちは世界中のお客様に、私たちと協力して光学検出の新境地を開拓するよう呼びかけています。当社の高解像度波面センサー技術により、お客様の製品が精度と性能において新たな高みに到達し、双方にとって有利な開発を実現できるよう支援します。

お問い合わせを送信

製品説明

高解像度波面センサーは、10 フレームのフル解像度 3D 結果をリアルタイムで表示し、300×300 (90,000) 位相ポイントの高解像度と 400 ～ 1100nm の広いスペクトル応答を誇ります。レーザー光の波面検出、補償光学、光学系校正、光学窓検査、光学平面形状測定、球面形状測定、表面粗さ、表面微細形状検出などの用途に適しており、理想的な測定を実現します。波面の感知と測定のためのツール。

商品仕様：

商品名	高解像度波面センサー
波長範囲	400nm～1100nm
ターゲットサイズ	7.07mm×7.07mm
空間解像度	23.6μm
画像ピクセル	2048×2048
位相出力分解能	300×300（90000ピクセル）
位相分解能	＜2nmRMS
絶対精度	10nmRMS
ダイナミックレンジ	110μm（150lm）
サンプリングレート	24fps
リアルタイム処理速度	10Hz（フル解像度時）
インターフェースの種類	チョップ
寸法	56.5mm×43mm×41.5mm
重さ	約120g

BOJIONG 高解像度波面センサーの特徴

◆平行ビームや大NA収束ビームにも対応

◆300×300（90000）位相ポイントの高分解能

◆シングルチャンネル光自己干渉、参照ミラー不要

◆400nm～1100nm帯の広帯域スペクトル

◆2nm RMS の高い位相分解能

◆超高耐振性、光学防振不要

◆簡単かつ高速な干渉光路構築を実現

BOJIONG 高解像度波面センサーの応用

このBOJIONG高解像度波面センサーは、レーザービーム波面検出、補償光学、表面形状測定、光学システム校正、光学窓検出、光学面、球面形状測定、表面粗さ検出に使用されます。

レーザー光波面検出

光学式平面形状測定

光学式球面形状測定

光学系の収差測定

光学式窓片検出

材料内部の格子分布の測定

補償光学 - ゼルニケモードでの波面検出応答

BOJIONG 高解像度波面センサーの詳細

BOJIONGH 高解像度波面センサーは、浙江大学とシンガポールの南洋理工大学の教授チームによって開発され、国内の特許取得済み技術により、回折と干渉を組み合わせて、優れた検出感度と耐振動性を備えた共通の 4 波横方向せん断干渉を実現します。防振なしでリアルタイムかつ高速な動的干渉計測を実現できます。リアルタイム測定では、10 フレームを超えるフレームレートが示されています。同時に、FIS4センサーは512×512（260,000位相ポイント）の超高位相分解能を備え、測定帯域は200nm～15μmをカバーし、測定感度は2nmに達し、測定再現性は1/1000λより優れています（ RMS）。レーザー光品質解析、プラズマ流場検出、高速流場分布のリアルタイム計測、光学系の画質評価、顕微鏡プロファイル計測、生体細胞の定量的位相イメージングなどに使用できます。

FIS4 各シリーズの製品の技術パラメータ

製品	FIS4-UV	FIS4-HR	FIS4 クロック	FIS4-HS	FIS4 セル	FIS4-NIR
波長範囲	200～450nm	400~1100nm	400~1100nm	400~1100nm	400~1100nm	900～1200nm
ターゲットサイズ mm²	13.3×13.3	7.07×7.07	13.3×13.3	10.24×10.24	7.07×7.07	13.3×13.3
空間解像度	26μm	23.6μm	26μm	24.4μm	23.6μm	26μm
画像ピクセル	-	2048×2048	-	-	2048×2048	-
位相出力分解能	512×512 （262144ピクセル）	300×300（90000ピクセル）	512×512（262144ピクセル）	420×420（176400ピクセル）	300×300（90000ピクセル）	512×512（262144ピクセル）
位相分解能	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS
絶対精度	10nmRMS	10nmRMS	15nmRMS	10nmRMS	10nmRMS	15nmRMS
ダイナミックレンジ	90μm （256分）	110μm （150分）	162μm （256分）	132μm （210分）	110μm （150分）	270μm （256分）
サンプリングレート	32fps	24fps	45fps	107fps	24fps	45fps
リアルタイム処理速度	10Hz (フル解像度)	10Hz (フル解像度)	10Hz (フル解像度)	10Hz (フル解像度)遅延バッチ処理をサポート	10Hz (フル解像度)	10Hz (フル解像度)
インターフェースの種類	USB3.0	チョップ	USB3.0	チョップ	チョップ	USB3.0
外部インターフェース	-	-	-	-	Cポート	-
サイズ mm²	70×46.5×68.5	56.5×43×41.5	70×46.5×68.5	56.5×43×41.5	56.5×43×41.5	70×46.5×68.5
重さ	約240g	約120g	約240g	約120g	約120g	約240g
