FLS4高解像度波面センサー400-1100NM

FIS4高解像度波面センサー400-1100NM

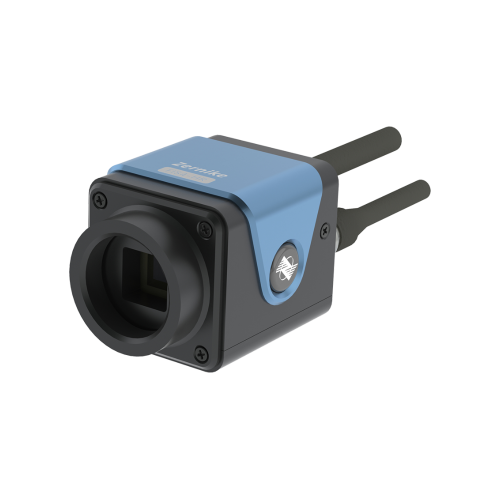

ボジオンFIS4 HR-W波面センサー400-1100NM300x300高解像度の位相検出ポイントと高性能計算コア（測定精度が最大2nm RMS）を備えており、10フレームあたり10フレームでフル解像度でリアルタイムの波面データを提供します。その革新的な共通パス干渉法の設計により、振動分離を必要とせずに高振動環境でも安定した動作が保証されます。その国内で開発されたランダムにコード化されたグレーティングと強力な再構成アルゴリズムは、優れた干渉抵抗、正確な測定パフォーマンス、および幅広い産業の適用性を保証します。

BojiongFIS4-HR-W波面センサー400-1100NM 導入

ボジオンFIS4高解像度波面センサー400-1100NM当社の最新の高精度光学検査製品です。 ISO 9001およびChina National Institute of Metrology（NIM）認定基準に準拠しており、1年間の保証が付いています。FIS4-HR-W波面センサー共通パス干渉法とリアルタイム波面再構成アルゴリズムを利用して、位相シフトの必要性を排除し、例外的な振動抵抗を提供します。最も厳しい科学的研究と産業検査の要件を満たすように設計されており、プラグアンドプレイの運用と簡単なメンテナンスを提供します。

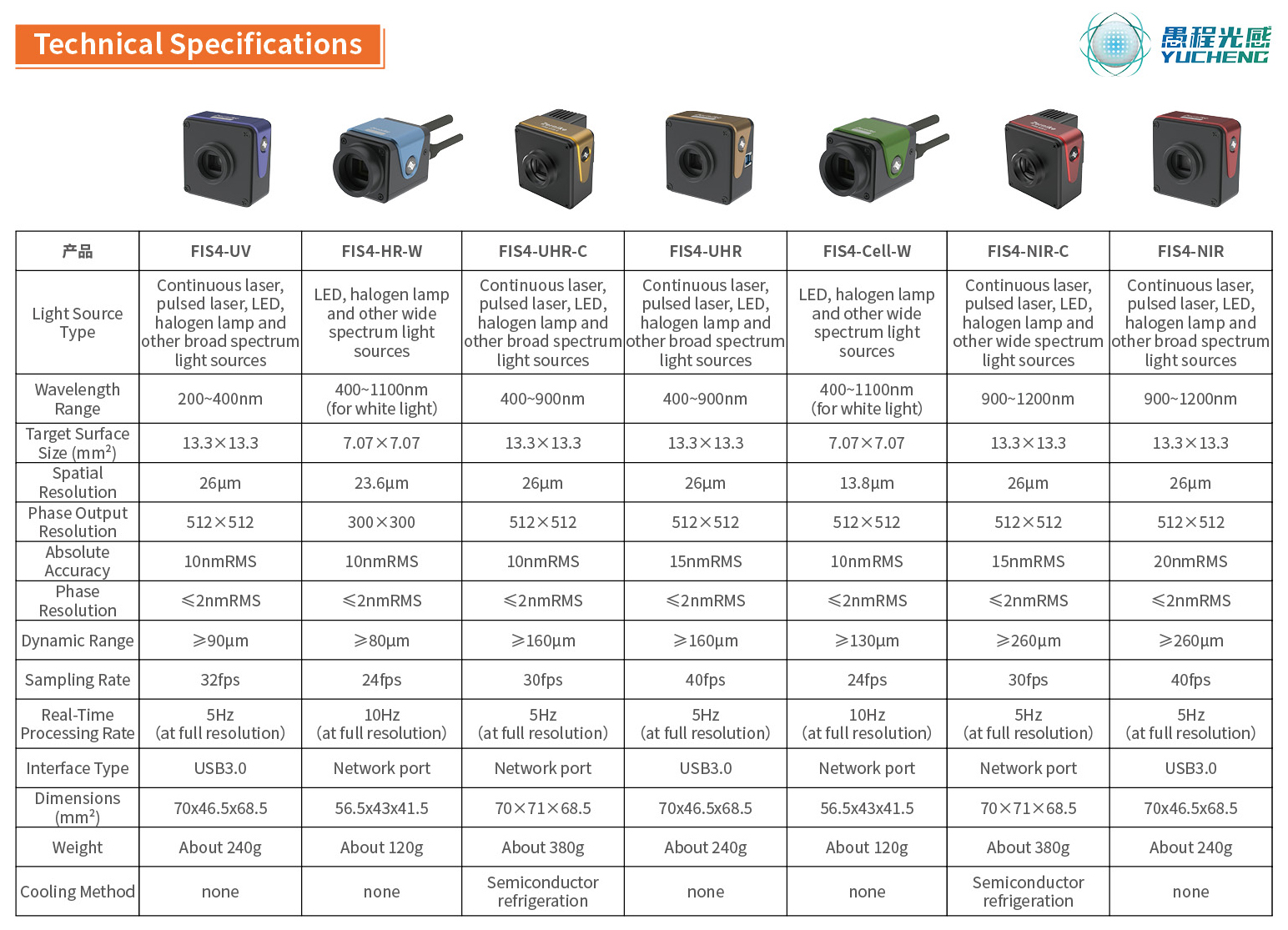

BojiongFIS4-HR-W波面センサー400-1100NM パラメーター（仕様）

BojiongFIS4-HR-W波面センサー400-1100NM 機能とアプリケーション

 2006年以来、Zhijiang大学のYang Yongyingのチーム教授がワイドスペクトルを立ち上げましたFIS4シリーズ波面センサー17年間の研究開発の後、Common-Path設計とリアルタイムの波面再構成アルゴリズムを使用します。

・波面データのリアルタイム検出は、振動を必要とせずに可能です

分離プラットフォーム。

・感度は2nm RMSに達する可能性があります。

・単一の光パス設計により、参照ライトの必要性がなくなり、プラグアンドプレイ操作が可能になります。

・サイズは拳のサイズのみです。

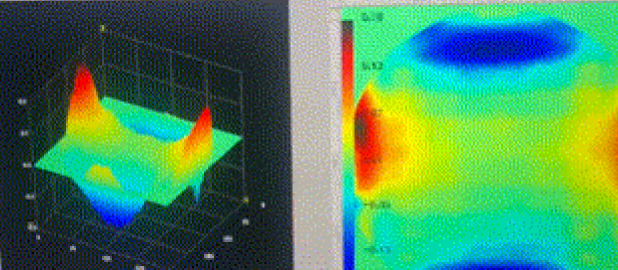

これFIS4高解像度波面センサー400-1100NM産業、科学研究、国防における便利な干渉法のために設計されています。高解像度300×300（90,000）の位相ポイント、400〜1100 nmの広いスペクトル応答、フル解像度でのリアルタイム3Dディスプレイの10フレームで、ビーム波面測定、適応光学、光学系窓の検査、光学式窓の検査、光学式窓の検査、光学式窓の検査など、ビーム波面測定、適応光学光学光学、光学窓の検査、光学式窓の測定などのアプリケーションに理想的な波面検知測定ツールを提供します。

BojiongFIS4-HR-W波面センサー400-1100NM 応用

BojiongFIS4-HR-W波面センサー400-1100NM  詳細

The FIS4高解像度波面センサー400-1100NM特許取得済みのランダムコーディングされた4波回折技術を利用して、単一の測定された波面の自己干渉を実現し、リア画像プレーンで干渉を生成します。最小限の光源コヒーレンスを必要とし、位相シフトの必要性を排除し、標準のイメージングシステムを使用して干渉測定を可能にします。FIS4-HR-W波面センサー 並外れた振動抵抗と安定性を提供し、振動分離を必要とせずにナノメートルレベルの精度を達成します。マイクロレンズアレイHartmannセンサーと比較して、より高解像度の位相点、より広い波長範囲、より大きなダイナミックレンジ、優れた価格パフォーマンス比を誇っています。

図1ランダムにコード化されたハイブリッドグレーティング（REHG）を使用した4波横方向せん断干渉に基づくフェーズイメージングの原理

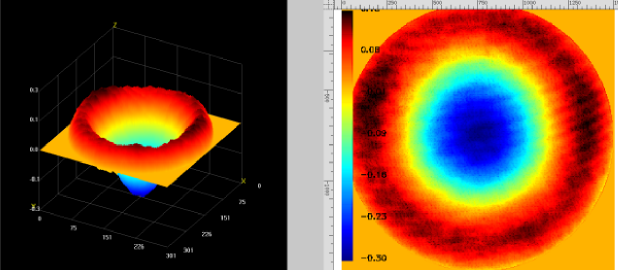

図2.4波横方向せん断干渉からの最後の正方形の波面再構築

The Fis4波面センサー、コンパクトさ、堅牢性、高い時間分解能、既存の顕微鏡システムとの互換性などの独自の利点により、研究と業界における幅広いアプリケーションを備えた強力で多用途のツールになりました。最初に光学コンポーネントテスト、レーザービーム評価、適応光学系を含む従来の光学床検査に使用されていましたが、そのアプリケーションは、生物医学イメージング、ナノ粒子の位置決め、メタワースの特性評価、温度勾配の特性評価を含むように拡張されています。

The FIS4波面センサーコンパクトな設計により、既存の顕微鏡システムに簡単に統合できますが、その堅牢性は、高振動環境でも正確な干渉感度を維持する能力によって実証されています。さらに、FIS4波面センサーはシングルショット測定を可能にし、高速動的プロセスをキャプチャできるようにします。生物医学研究では、Fis4波面センサーCOS-7、HT1080細胞、RPE細胞、CHO細胞、HEK細胞、ニューロンなど、さまざまな生細胞の標識、高解像度のリアルタイムイメージングに使用されています。

The Fis4波面センサーまた、位相遅延イメージングにも使用されており、異方性組織とコラーゲン繊維や細胞骨格などの細胞内構造を視覚化するための強力なコントラストを提供しています。この技術は、X線、中波長赤外線（MWIR）、および長波長赤外線（LWIR）領域の位相イメージングにも拡張されており、学際的なアプリケーションの可能性をさらに実証しています。さらに、を使用した最近の研究Fis4波面センサーメタサーフェスと2次元材料の特性評価に波面検知技術を広く適用しており、光学科学と材料科学の多様な用途と潜在的な価値を示しています。
