高解像度 4 波干渉計センサー

高解像度 4 波干渉計センサー技術である BOJIONG オプトエレクトロニクスに長期的に注力している当社の製品とサービスは、光学製造、航空宇宙、生物医学、エネルギー研究などのさまざまな分野に広く応用されています。精密な光学性能の測定・解析により、お客様の製品の品質向上と生産効率の向上をお手伝いします。近年では生産規模を拡大し続け、技術力を強化し、総合的な企業運営体制を確立してきました。私たちは、国内外の市場からのお客様を心から歓迎し、一緒に輝きを達成するために協力してください。

お問い合わせを送信

製品説明

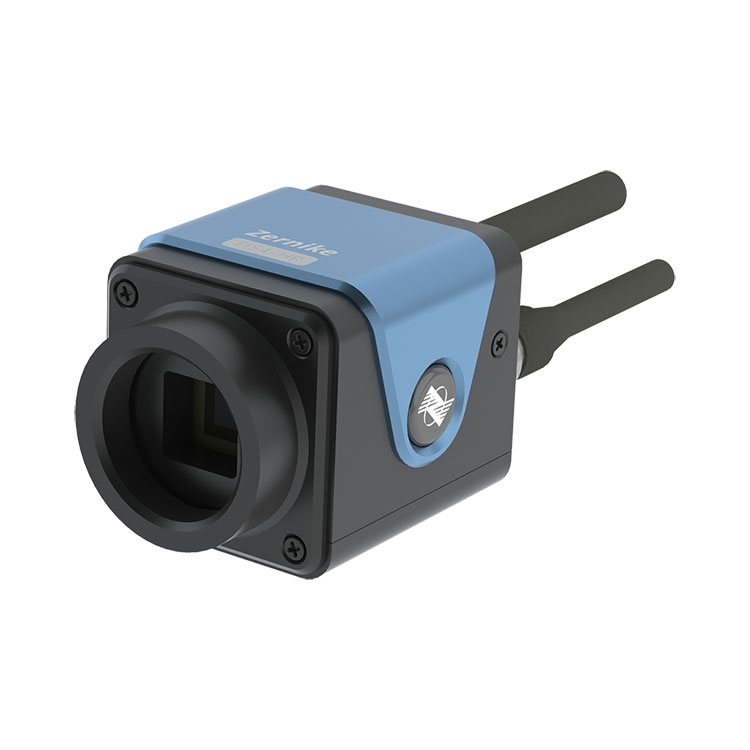

高解像度 4 波干渉センサーは、特に産業用途、科学研究、国防部門向けに調整された高効率の干渉測定ツールです。

優れた性能を備えたこのセンサーは、300×300 (90,000) 位相ポイントの高分解能と 400 ～ 1100nm の広いスペクトル応答範囲を提供し、さまざまな光学測定シナリオでの精度と信頼性を保証します。

独自の技術的特徴には、特許取得済みのランダムコード化 4 波回折技術の使用が含まれます。これにより、複雑な位相シフトを必要とせずに、センサーが単一の測定波面で自己干渉を実現し、後像面の位置で干渉を生成できるようになります。テクニック。

さらに、BOJIONG のセンサーは、リアルタイムで 10 フレーム/秒のフル解像度で 3D 結果を表示することができ、レーザービームの波面検出、適応光学システム、光学システムのキャリブレーション、光学窓の検査、および光学面と光学窓の測定に適しています。表面粗さと微細プロファイルの検出を含む球面形状。

BOJIONG のこのセンサーは、簡単な操作、超高い耐振動性、安定性を備え、理想的な波面センシング測定ソリューションを提供し、防振を必要とせずにナノメートルレベルの精密測定を実現し、測定効率と精度を大幅に向上させます。

高解像度 4 波干渉計センサーの仕様

波長範囲	400nm～1100nm
ターゲットサイズ	7.07mm×7.07mm
空間解像度	23.6μm
画像ピクセル	2048×2048
位相出力分解能	300×300（90000ピクセル）
位相分解能	＜2nmRMS
絶対精度	10nmRMS
ダイナミックレンジ	110μm（150lm）
サンプリングレート	24fps
リアルタイム処理速度	10Hz（フル解像度時）
インターフェースの種類	チョップ
寸法	56.5mm×43mm×41.5mm
重さ	約120g

BOJIONG の特徴高解像度 4 波干渉計センサー

◆簡単かつ高速な干渉光路構築を実現

◆平行ビームや大NA収束ビームにも対応

◆300×300（90000）位相ポイントの高分解能

◆シングルチャンネル光自己干渉、参照ミラー不要

◆400nm～1100nm帯の広帯域スペクトル

◆2nm RMS の高い位相分解能

◆超高耐振性、光学防振不要

高解像度四波干渉センサーの応用

この BOJIONG 高解像度 4 波干渉計センサーは、レーザービーム波面検出、補償光学、表面形状測定、光学システムの校正、光学窓検出、光学面、球面形状測定、表面粗さ検出に使用されます。

レーザー光波面検出

光学式平面形状測定

光学式球面形状測定

光学系の収差測定

光学式窓片検出

材料内部の格子分布の測定

補償光学 - ゼルニケモードでの波面検出応答

高解像度 4 波干渉計センサーの詳細

BOJIONG 高解像度 4 波干渉計センサーは、浙江大学とシンガポールの南洋理工大学の教授チームによって開発され、国内の特許取得済み技術により、回折と干渉を組み合わせて、優れた検出感度と優れた検出感度を備えた共通の 4 波横方向せん断干渉を実現します。防振性能が高く、防振なしでリアルタイムかつ高速な動的干渉計測を実現できます。リアルタイム測定では、10 フレームを超えるフレームレートが示されています。

同時に、FIS4センサーは512×512（260,000位相ポイント）の超高位相分解能を備え、測定帯域は200nm～15μmをカバーし、測定感度は2nmに達し、測定再現性は1/1000λより優れています（ RMS）。レーザー光品質解析、プラズマ流場検出、高速流場分布のリアルタイム計測、光学系の画質評価、顕微鏡プロファイル計測、生体細胞の定量的位相イメージングなどに使用できます。

FIS4 各シリーズの製品の技術パラメータ

製品	FIS4-UV	FIS4-HR	FIS4 クロック	FIS4-HS	FIS4-セル	FIS4-NIR
波長範囲	200～450nm	400~1100nm	400~1100nm	400~1100nm	400~1100nm	900～1200nm
ターゲットサイズ mm²	13.3×13.3	7.07×7.07	13.3×13.3	10.24×10.24	7.07×7.07	13.3×13.3
空間解像度	26μm	23.6μm	26μm	24.4μm	23.6μm	26μm
画像ピクセル	-	2048×2048	-	-	2048×2048	-
位相出力分解能	512×512 （262144ピクセル）	300×300（90000ピクセル）	512×512（262144ピクセル）	420×420（176400ピクセル）	300×300（90000ピクセル）	512×512（262144ピクセル）
位相分解能	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS
絶対精度	10nmRMS	10nmRMS	15nmRMS	10nmRMS	10nmRMS	15nmRMS
ダイナミックレンジ	90μm （256分）	110μm （150分）	162μm （256分）	132μm （210分）	110μm （150分）	270μm （256分）
サンプリングレート	32fps	24fps	45fps	107fps	24fps	45fps
リアルタイム処理速度	10Hz (フル解像度)	10Hz (フル解像度)	10Hz (フル解像度)	10Hz (フル解像度)遅延バッチ処理をサポート	10Hz (フル解像度)	10Hz (フル解像度)
インターフェースの種類	USB3.0	チョップ	USB3.0	チョップ	チョップ	USB3.0
外部インターフェース	-	-	-	-	Cポート	-
サイズ mm²	70×46.5×68.5	56.5×43×41.5	70×46.5×68.5	56.5×43×41.5	56.5×43×41.5	70×46.5×68.5
重さ	約240g	約120g	約240g	約120g	約120g	約240g
