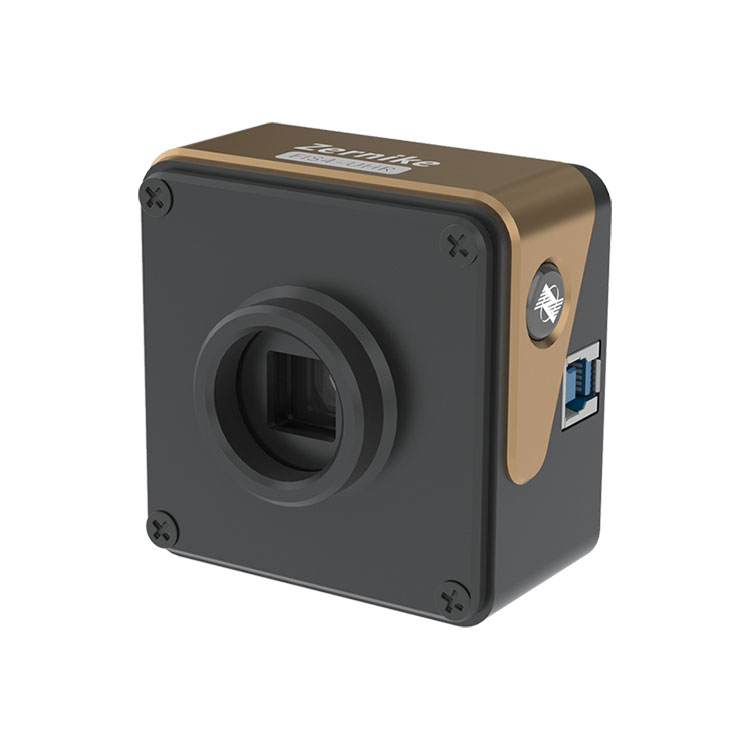

超高解像度 4 波干渉計センサー

中国の大手超高解像度 4 波干渉計センサーのメーカーおよびサプライヤーである BOJIONG は、光学性能の正確な測定と分析をサポートしています。当社の製品は、航空宇宙、光学製造、エネルギー研究、生物医学などの主要分野で広く使用されています。健全な運用メカニズムを確立しています。私たちは、世界中のお客様と誠実な協力関係を築き、共に優れた成果を生み出すことを楽しみにしています。

お問い合わせを送信

製品説明

従来のマイクロレンズアレイハルトマンセンサーと比較して、BOJIONG 超高精細 4 波干渉計センサーはより多くの位相点を提供し、高分解能と測定の詳細な特徴を明らかにする機能を確保するだけでなく、より広い適応帯域幅とより大きなダイナミックレンジも備えています。により、より幅広い測定ニーズや条件に対応できます。

BOJIONG センサーの超高精細解像度は 512×512 (262,144 位相ポイント) に達し、400 ～ 1100 ナノメートルの広いスペクトル応答によって補完され、さまざまな光学条件下で高い精度と信頼性を保証します。さらに、フル解像度のリアルタイム 3D 結果の 10 フレームの表示をサポートし、ユーザーに即時の動的な測定結果を提供し、作業効率を大幅に向上させます。

超高解像度 4 波干渉計センサー仕様：

波長範囲	400nm～1100nm
ターゲットサイズ	7.07mm×7.07mm
空間解像度	23.6μm
サンプリング解像度	2048×2048
位相分解能	300×300（90000ピクセル）
絶対精度	＜2nmRMS
ダイナミックレンジ	10nmRMS
サンプリングレート	110μm（150lm）
リアルタイム処理速度	24fps
インターフェースの種類	10Hz（フル解像度時）
寸法	チョップ
重さ	56.5mm×43mm×41.5mm
波長範囲	約120g

超高解像度 4 波干渉計センサーの特徴：

◆400nm～1100nm帯の広帯域スペクトル

◆2nm RMS の高い位相分解能

◆512×512 (262144) 位相ポイントの超高解像度

◆単一チャンネル光の自己干渉により参照光は不要

◆超高耐振性、光学防振不要

◆イメージングと同じように、簡単かつ迅速な光路構築

◆平行ビームや大NAの収束ビームに対応

超高解像度四波干渉センサーの応用：

このBOJIONG超高解像度四波干渉計センサーは、レーザービーム波面検出、補償光学、表面形状測定、光学システム校正、光学窓検出、光学面、球面形状測定、表面粗さ検出に使用されます。

レーザー光波面検出

光学式平面形状測定

光学式球面形状測定

光学系の収差測定

光学式窓片検出

材料内部の格子分布の測定

補償光学 - ゼルニケモードでの波面検出応答

高解像度 4 波干渉計センサーの詳細

BOJIONG 高解像度 4 波干渉計センサーは、浙江大学とシンガポールの南洋理工大学の教授チームによって開発されました。国内の特許技術を採用したこのセンサーは、回折と干渉を組み合わせて 4 波の横方向せん断干渉を実現し、優れた検出感度と振動を実現します。抵抗。

10フレームを超えるリアルタイム測定フレームレートで、防振なしでリアルタイムの高速動的干渉測定を実行できます。 FIS4 センサーの測定範囲は 200nm ～ 15μm をカバーし、512×512 (260,000 位相ポイント) という超高位相分解能を備えています。 1/1000λ (RMS) より優れた測定再現性と 2nm の感度を備えています。

このセンサーは、レーザー光の品質分析、プラズマ流場検出、高速流場分布のリアルタイム計測、光学系の画質評価、顕微鏡プロファイル計測、生体細胞の定量的位相イメージングなどに適しています。

FIS4 各シリーズの製品の技術パラメータ

製品	FIS4-UV	FIS4-HR	FIS4 クロック	FIS4-HS	FIS4-セル	FIS4-NIR
波長範囲	200～450nm	400~1100nm	400~1100nm	400~1100nm	400~1100nm	900～1200nm
ターゲットサイズ mm²	13.3×13.3	7.07×7.07	13.3×13.3	10.24×10.24	7.07×7.07	13.3×13.3
空間解像度	26μm	23.6μm	26μm	24.4μm	23.6μm	26μm
画像ピクセル	-	2048×2048	-	-	2048×2048	-
位相出力分解能	512×512 （262144ピクセル）	300×300（90000ピクセル）	512×512（262144ピクセル）	420×420（176400ピクセル）	300×300（90000ピクセル）	512×512（262144ピクセル）
位相分解能	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS
絶対精度	10nmRMS	10nmRMS	15nmRMS	10nmRMS	10nmRMS	15nmRMS
ダイナミックレンジ	90μm （256分）	110μm （150分）	162μm （256分）	132μm （210分）	110μm （150分）	270μm （256分）
サンプリングレート	32fps	24fps	45fps	107fps	24fps	45fps
リアルタイム処理速度	10Hz (フル解像度)	10Hz (フル解像度)	10Hz (フル解像度)	10Hz (フル解像度)遅延バッチ処理をサポート	10Hz (フル解像度)	10Hz (フル解像度)
インターフェースの種類	USB3.0	チョップ	USB3.0	チョップ	チョップ	USB3.0
外部インターフェース	-	-	-	-	Cポート	-
サイズ mm²	70×46.5×68.5	56.5×43×41.5	70×46.5×68.5	56.5×43×41.5	56.5×43×41.5	70×46.5×68.5
重さ	約240g	約120g	約240g	約120g	約120g	約240g
