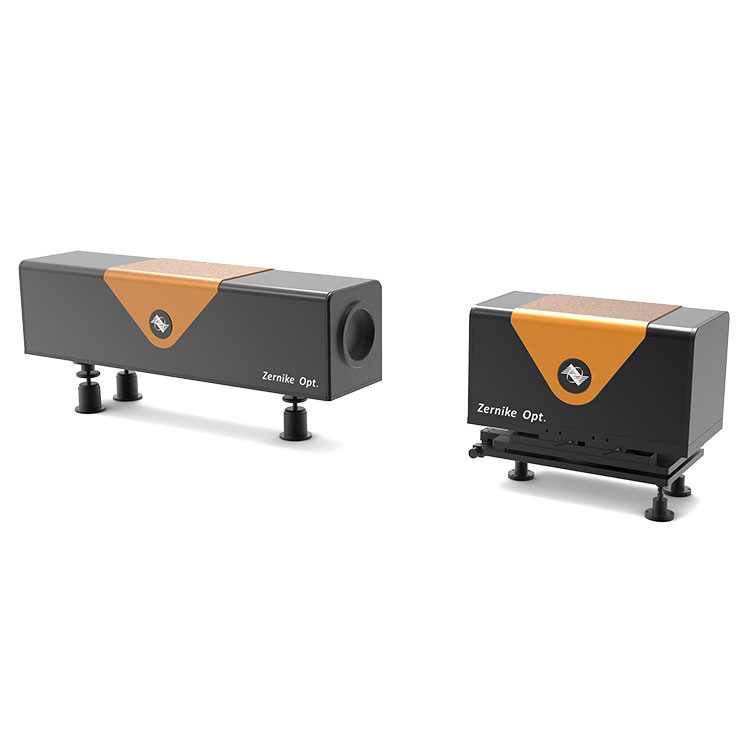

過渡流れ場干渉計

BOJIONG 過渡流れ場干渉計の発売は、物理現象の研究、航空機設計の最適化、シミュレーションと予測、安全性と信頼性の強化、飛行効率の向上に対する強力な技術サポートを提供します。各種特殊なサンプリングカメラや生物学分野の蛍光イメージング技術、高速画像取得分野のストライプカメラや各種高速度カメラに適しています。

さらに、独自に開発した外部四波干渉センサー (FIS4 外部入力、FIS4-EX1) は、4f イメージング システムを通じてエンコードされた回折格子をユーザーの専用カメラに投影し、外部アクセスの柔軟性と効率を実現します。この革新的な設計により、過渡流れ場干渉計の応用範囲がさらに拡大され、科学研究や産業分野で不可欠な高精度測定ツールとなっています。

アイテムの仕様

BOJIONG 過渡流れ場干渉計の特徴

【干渉防止】

高速フローフィールド光学収差波面測定システムは、最新のコモンパス空間位相変調シアー干渉システムを利用しており、その線形搬送波が外部環境干渉を効果的に抑制します。

【高分解能・大歪みデジタル検出】

CCD画像取得システムは最大1280×1024ピクセルの解像度を持ち、高速データ伝送による正確なデジタル検出を実現し、高解像度、高線形キャリア、大きな歪みの検出に適しています。このシステムは、科学的かつ詳細な高速波面診断結果を提供します。

【高速信号取得】

過渡状態および積分状態で連続動作またはパルス動作が可能な近赤外DPSSレーザーを搭載し、最大フレームレート450Hz以上の高速信号取得を実現します。外部同期信号取得システムを開発し、可変流場ターゲットと高速検出器間の信号の同期取得を保証します。

 BOJIONG 過渡流れ場干渉計の応用

このBOJIONG過渡流れ場干渉計は、さまざまな特別な要件を備えたサンプリングカメラ、生物学分野の多様な蛍光イメージング技術、および高速画像取得の分野に適しており、ストライプカメラやさまざまな高速カメラが一般的に使用されます。

BOJIONG 過渡流れ場干渉計の詳細

プロフェッショナルソフトウェアモジュール

◆3D地形表示、等高線図表示、PV、RMS、POW、その他の数値表示を含むフレンドリーなソフトウェアインターフェイス

◆リアルタイム動的取得表示、3D波形変化を動的に観察しやすい

◆測定エリアは円形と四角形を自由に選択でき、選択後に自由に調整可能

◆ワイヤーを引っ張ることにより、高さ値曲線を測定し、領域の粗さおよびその他の数値パラメータを計算できます。

BOJIONG 過渡流れ場干渉計 シンガポールの浙江大学と南洋理工大学の教授チームによって開発されたこの技術は中国で特許を取得しており、回折と干渉の原理を利用して高度な 4 波横方向シア干渉計を実現します。優れた検出感度と耐振動性能を誇り、10フレーム/秒を超えるフレームレートで防振を必要とせずにリアルタイムかつ高速な動的干渉計測を実現します。

FIS4 センサーは、512×512 (260,000 位相ポイントに達する) という超高位相分解能で知られています。 200ナノメートルから15マイクロメートルまでの広い測定範囲、最大2ナノメートルの測定感度、1/1000λ(RMS)より優れた測定再現性を備えています。これらの特長により、FIS4 センサーは、レーザービーム品質分析、プラズマ流場検出、高速流場分布のリアルタイムモニタリング、光学系の画質評価、顕微鏡プロファイル測定、定量的位相イメージングなどのさまざまな分野に幅広く応用できます。生体細胞の。
