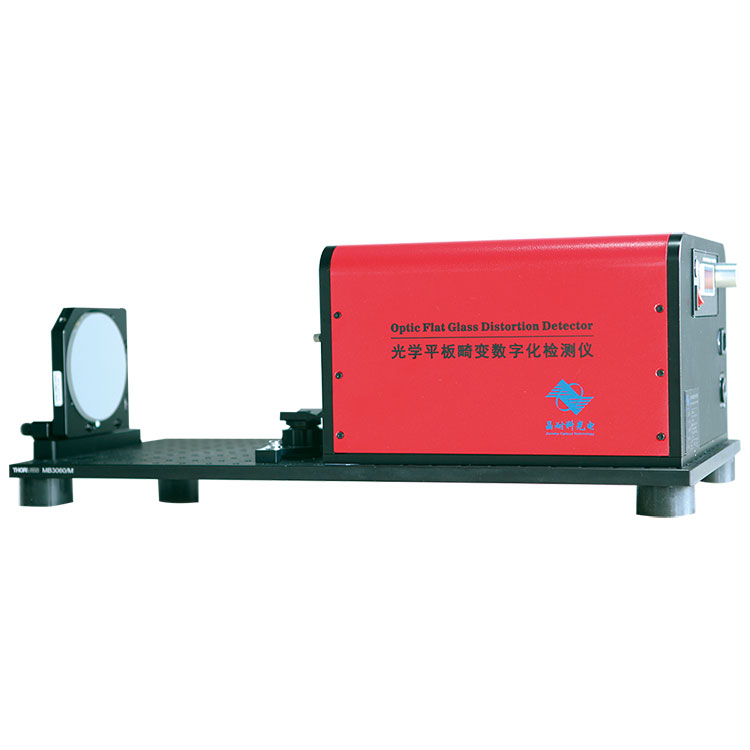

フラットパネルウィンドウ歪み検出器

小さな窓片の測定も可能で、試験サンプルの交換も容易です。フラット パネル ウィンドウ歪み検出器は、可変せん断速度を備えた 4 波面横方向せん断光学コモンパス干渉計を備えています。干渉計システムはコンパクトな構造で安定した干渉縞を実現します。このシステムは、自己干渉波面技術を使用して平行面および透過波面の歪みを検出するため、特に作業場でのオンサイト品質検査に適しています。コストパフォーマンスの高い装置です。

商品仕様:

BOJIONG フラットパネル窓歪み検出器の特徴

◆コモンパス自己干渉 - 基準面は不要

◆耐振動性に優れ、絶縁プラットフォームが不要で、通常の作業場環境での試験に適用可能

◆優れたリアルタイム性能で、数十フレームの動的検出を実現可能

◆コストパフォーマンスに優れ、調整も簡単、コンパクトな構造です。

 BOJIONG フラットパネル窓歪み検出器の応用

BOJIONG フラット パネル ウィンドウ歪み検出器は、現在国際的に一般的に使用されている ZYGO GPI 干渉計から得られた結果と比較されました。同じコンポーネントの PV、RMS、および POWER の平均値は、2 つのデバイスで別々に測定された後に計算され、結果は一貫していました。装置はワークショップ現場に適用されました。

◆スマートフォンや高精細監視窓の板ガラスの歪み検出

◆ビーム品質検出と過渡波面検出

◆高精度な光学系画質検出に使用可能

◆生体定量位相顕微鏡イメージング

◆光学フラットパネル部品、サファイア基板、精密金属表面などの表面形状および透過波面検出

◆適応型光波面センシングなどの検出

BOJIONG フラットパネル窓歪み検出器の詳細

BOJIONG は、FIS4 4 波干渉計センサーの共通経路自己干渉の原理的利点に基づいて、フラット パネル ウィンドウ歪み検出器を開発しました。この装置は、100mm口径内の平面光学素子の表面形状をリアルタイムに検出することができます。測定要素の表面形状情報を運ぶビームは、特別にエンコードされた回折格子を通って回折し、波面を水平に 4 つに分割し、4 つの波面共通経路を共有する 2 次元干渉パターンを形成します。この２次元干渉を復調することにより、素子の表面形状情報が得られる。

プロフェッショナルソフトウェアモジュール

◆同時に、このソフトウェアは測定結果の生データのエクスポートをサポートし、さまざまな研究のための定量的な検出データのサポートを提供し、ユーザーが将来のデータ分析と研究を容易に実行できるようにします。

◆「フラットパネルウィンドウ歪み検出器」ソフトウェアを搭載し、測定光学素子面のリアルタイム3D画像、測定面の出力PV値、RMS値、POWER値を表示・出力できます。
