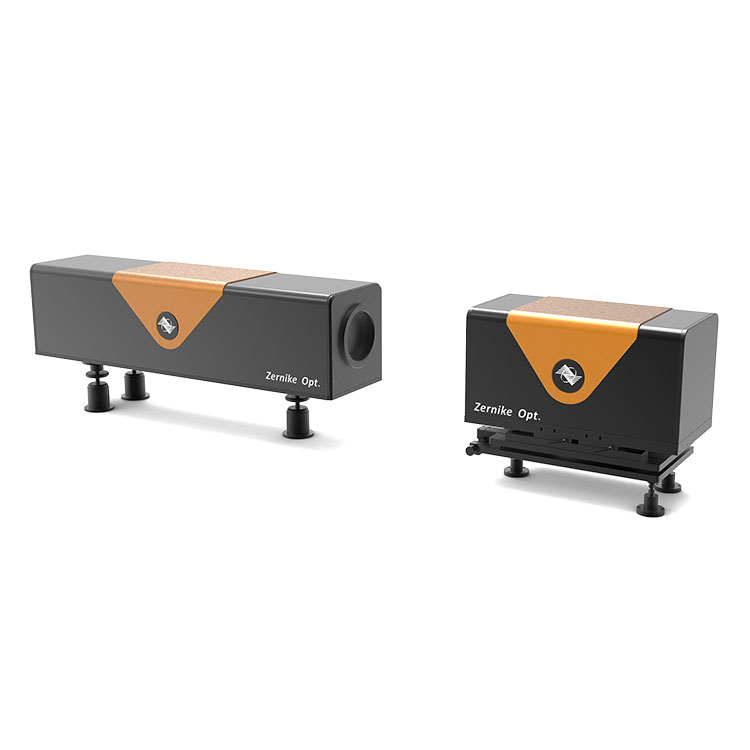

過渡空気力学流れ場解析装置

超高速カメラを搭載した過渡空気力学流れ場アナライザーは、風洞試験、流れ場シミュレーション、航空機の安全性と飛行効率の向上を強力にサポートします。BOJIONG は外部四波干渉センサーを開発しました。独立した知的財産権を持つ製品（モデル：FIS4-EX1）は、4f イメージング システムを使用して、外部アクセスを通じてユーザーの専用カメラにエンコードされた回折格子をイメージングすることで、より正確な測定を実現します。

商品仕様:

BOJIONG 過渡空気力学流れ場アナライザーの特徴

【干渉防止】

流れ場の周りの高速流れの空気光学的に歪んだ波面測定システムは、空間位相変調を備えた最新の共通経路を利用します。せん断干渉システムの線形搬送波は外部環境干渉を効果的に制御できます。

【高分解能かつ歪みの大きいデジタル検出】

高解像度（1280×1024ピクセル）、高速データ伝送を備えたCCD画像取得システムにより、高解像度デジタル検出、高解像度、高リニアキャリア、大歪み検出を実現します。科学的で豊富な測定結果を備えた高速波面診断パッケージを提供します。

【高速信号取得】

連続およびパルスで過渡状態と積分状態の両方に適応できる近赤外 DPSS レーザーを使用すると、最大フレーム レート 450Hz 以上の高速信号収集を実現できます。外部同期信号取得システムが開発され、ターゲット可変流れ場と高速ターゲット検出器の間の信号の同期取得を完了するために装備されています。

 BOJIONG 過渡空気力学流れ場アナライザーの応用

この BOJIONG 過渡空気力学流れ場分析装置は、さまざまな特別な要件を持つサンプリング カメラ、生物学分野のさまざまな蛍光イメージング、および高速画像取得の分野で、ストライプ カメラやさまざまな高速カメラに適しています。

BOJIONG 過渡空気力学流れ場アナライザーの詳細

プロフェッショナルソフトウェアモジュール

◆ 3D地形表示、等高線図表示、PV、RMS、POW、その他の数値表示を含むフレンドリーなソフトウェアインターフェイス

◆リアルタイム動的取得表示、3D波形変化を動的に観察しやすい

◆ワイヤーを引っ張ることにより、高さ値曲線を測定し、領域の粗さおよびその他の数値パラメータを計算できます。

◆測定範囲は円形と四角形を自由に選択でき、選択後に自由に調整可能

BOJIONG 過渡空気力学流れ場分析装置は、浙江大学とシンガポールの南洋理工大学の教授チームによって開発され、国内の特許取得済み技術により、回折と干渉を組み合わせて、優れた検出感度と耐衝撃性を備えた共通の 4 波横方向せん断干渉を実現します。 -防振性能に優れ、防振なしでリアルタイムかつ高速な動的干渉計測を実現できます。リアルタイム測定では、10 フレームを超えるフレーム レートが示されています。同時に、FIS4センサーは512×512（260,000位相ポイント）の超高位相分解能を備え、測定帯域は200nm～15μmをカバーし、測定感度は2nmに達し、測定再現性は1/1000λより優れています（ RMS）。レーザー光品質解析、プラズマ流場検出、高速流場分布のリアルタイム計測、光学系の画質評価、顕微鏡プロファイル計測、生体細胞の定量的位相イメージングなどに使用できます。
