ボジオン FIS4超高解像度波面センサー400-900NM 革新的な四波を利用しますE横方向のせん断干渉技術。 512×512（260,000を超える）位相検出ポイントの超高密度で、ナノメートルレベルの波面解像度を実現します。 波面センサー 振動の分離なしの標準環境で2NM RMS測定精度を維持し、Zernike係数、PSF、MTFを含む完全な光学仕様を、5フレームあたり5フレームで完全な解像度で出力します。国内で生成されたランダムコード化されたグレーティングおよび適応溶液アルゴリズムを活用すると、振動と温度の変動を特徴とするものを含む、複雑な産業環境で安定に動作します。これは、超高精度製造、オプトエレクトロニクスシステムアセンブリ、および最先端の科学研究のための非常に信頼性の高い波面測定ソリューションを提供します。

BojiongFIS4超高解像度波面センサー400-900NM 導入

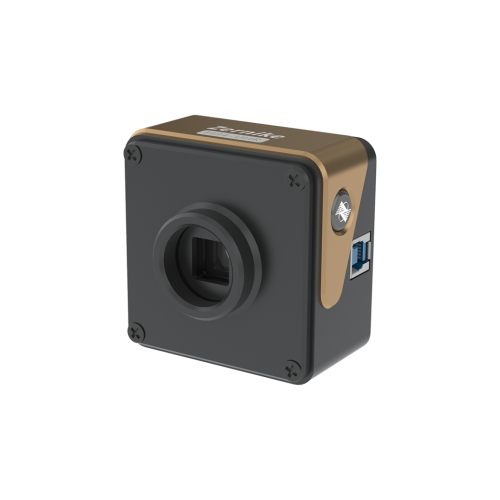

The FIS4超高解像度波面センサー400-900NM 当社の次世代フラッグシップ光学測定機器です。 ISO 9001品質管理システムの認証を保持しており、中国国立メトロロジー研究所（NIM）に追跡可能です。 aが付属しています1つ-YEAR保証。このセンサーは、独自の一般的なパス干渉計の光学システムとリアルタイム波面ソリューションアーキテクチャを利用して、位相シフトまたは参照ミラーの必要性を排除します。高振動環境でも、安定した512×512の超高解像度波面測定を実現できます。

2 nm RMS超高精度、160μm以上のダイナミックレンジ以上、5フレーム/秒のフルパラメーターリアルタイム出力機能を備えています。FIS4超高解像度波面センサー400-900NM  一時的な波面の詳細と高次の異常を正確にキャプチャできます。これは、レーザービーム診断、自由形式の表面検査、適応光学系、超高精度の製造などの分野に広く適用されます。それは本当に「振動分離なしの起動測定」を実現し、高精度の光学検査の効率と信頼性を大幅に改善します。

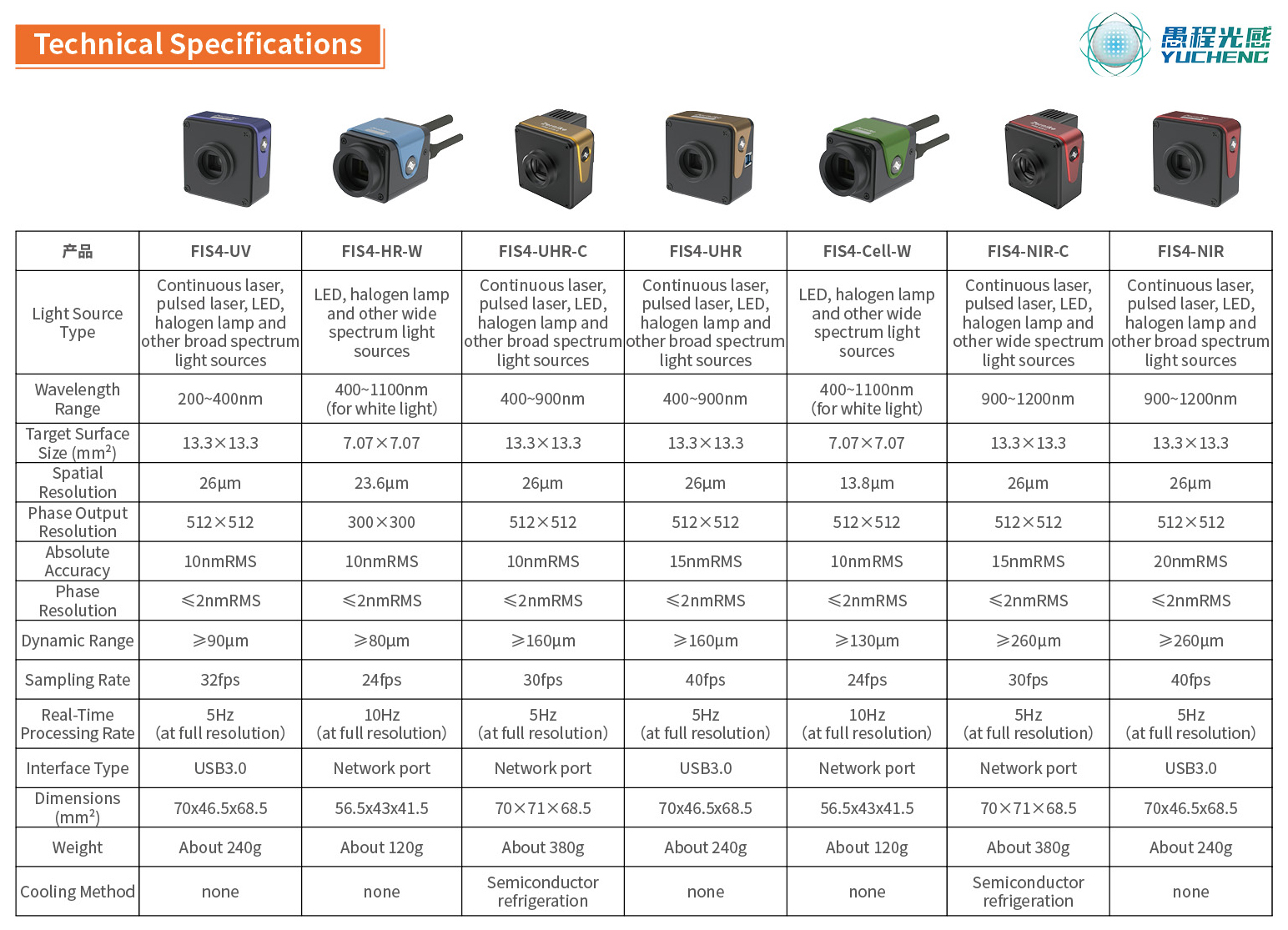

BojiongFIS4超高解像度波面センサー400-900NM パラメーター（仕様）

BojiongFIS4超高解像度波面センサー400-900NM 機能とアプリケーション

2006年以来，Zhijiang UniversityのYang YongyingのチームがワイドスペクトルFIS4シリーズを開始しました波面センサー 17年間の研究開発の後、Common-Path設計とリアルタイムの波面再構成アルゴリズムを使用します。

・単一の光パス設計により、参照ライトの必要性がなくなり、プラグアンドプレイ操作が可能になります。

・波面データのリアルタイム検出は、振動を必要とせずに可能です

分離プラットフォーム。

・感度は2nm RMSに達する可能性があります。

・解像度は512×512に達します。

・サイズは拳のサイズのみです。

 これFIS4超高解像度波面センサー400-900NM 科学的研究と高精度の産業シナリオを支援するために特別に開発されました。その超高解像度は、テスト中のオブジェクトのより多くの波面詳細を検出できます。 512×512（262,144）位相ポイントの超高解像度、400-900NMの広いスペクトル応答、5フレームのフル解像度のリアルタイム3Dディスプレイを備えています。レーザービーム波面検出、適応光学系、平面表面測定、光学システムキャリブレーション、光学窓の検出、光球面表面測定、表面粗さ検出、表面マイクロプロファイリングのための理想的な波面検知測定ツールを提供します。

BojiongFIS4超高解像度波面センサー400-900NM 応用

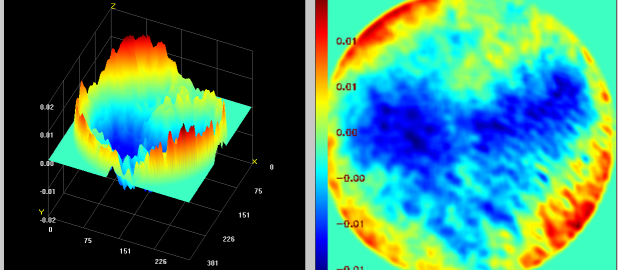

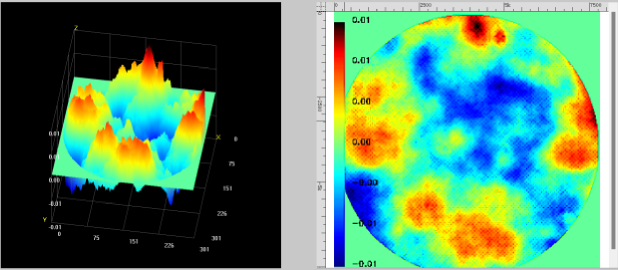

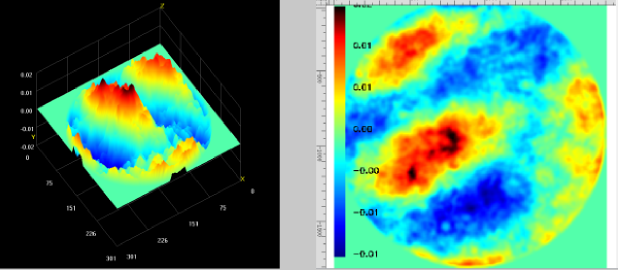

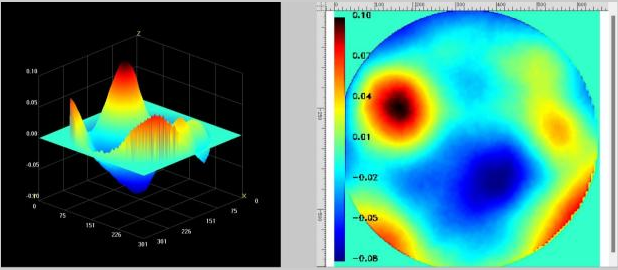

BojiongFIS4超高解像度波面センサー400-900NM 詳細

The FIS4超高解像度波面センサー400-900NM 特許取得済みの独立して開発されたランダムにコード化された4波回折技術を利用し、単一パスの光源を使用して測定された波面の自己干渉を達成します。この干渉プロセスは、リアイメージプレーンで発生します。このテクノロジーは、光源コヒーレンスの要件を大幅に削減し、相シフターの必要性を排除し、従来のイメージングシステムで高精度干渉測定を可能にします。この製品は、環境振動と超高動作安定性に対する例外的な耐性を示し、振動分離ベースを必要とせずにナノメートルレベルの測定精度を達成します。従来のマイクロレンズアレイHartmannセンサーと比較して、FIS4は大きな利点を提供します。高密度の位相点獲得、より広いスペクトル応答範囲、より大きな動的測定範囲、すべてが優れた全体的なコストパフォーマンスを提供します。革新的な技術アーキテクチャ、FIS4波面センサー 高精度の光学測定の基準を再定義し、科学的研究と産業試験のためのより信頼性が高く費用対効果の高い高度なソリューションを提供します。

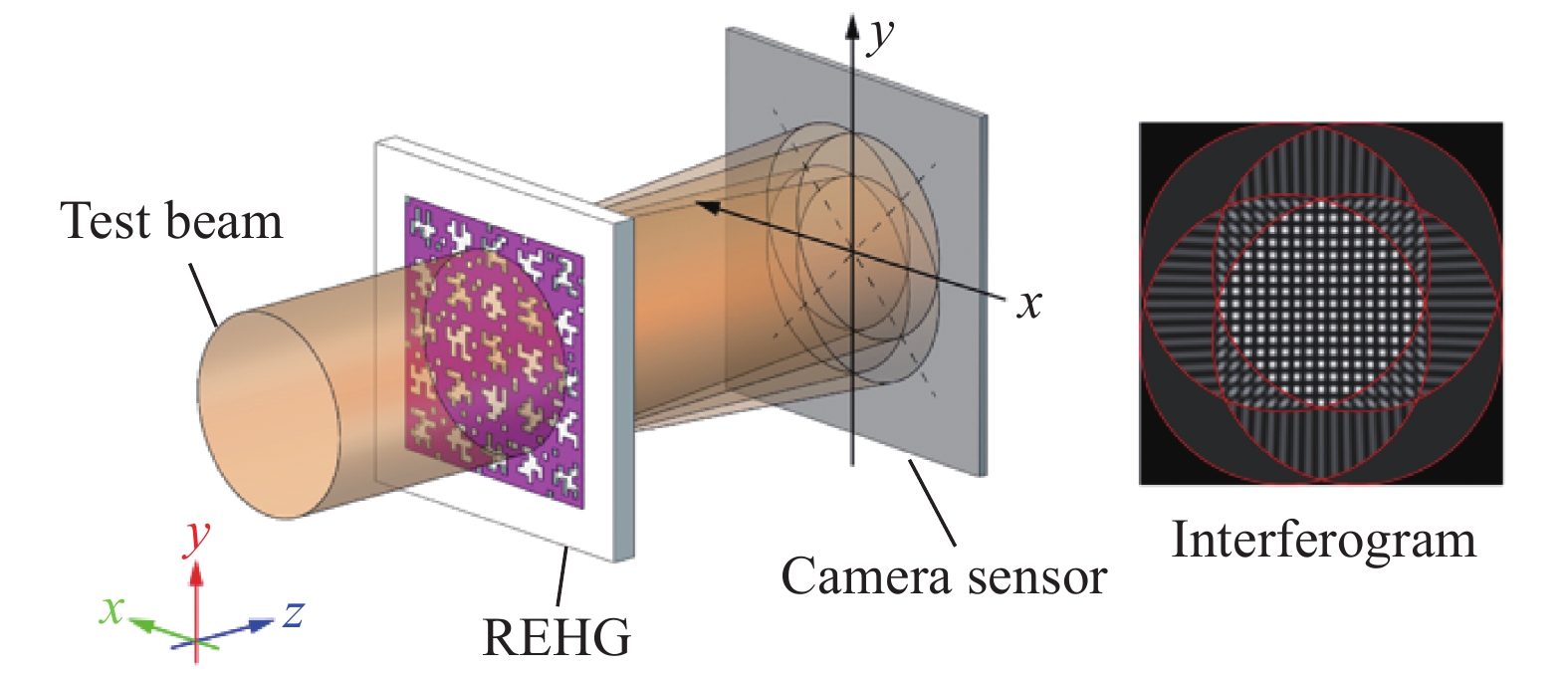

図1ランダムにコード化されたハイブリッドグレーティング（REHG）を使用した4波横方向せん断干渉に基づくフェーズイメージングの原理

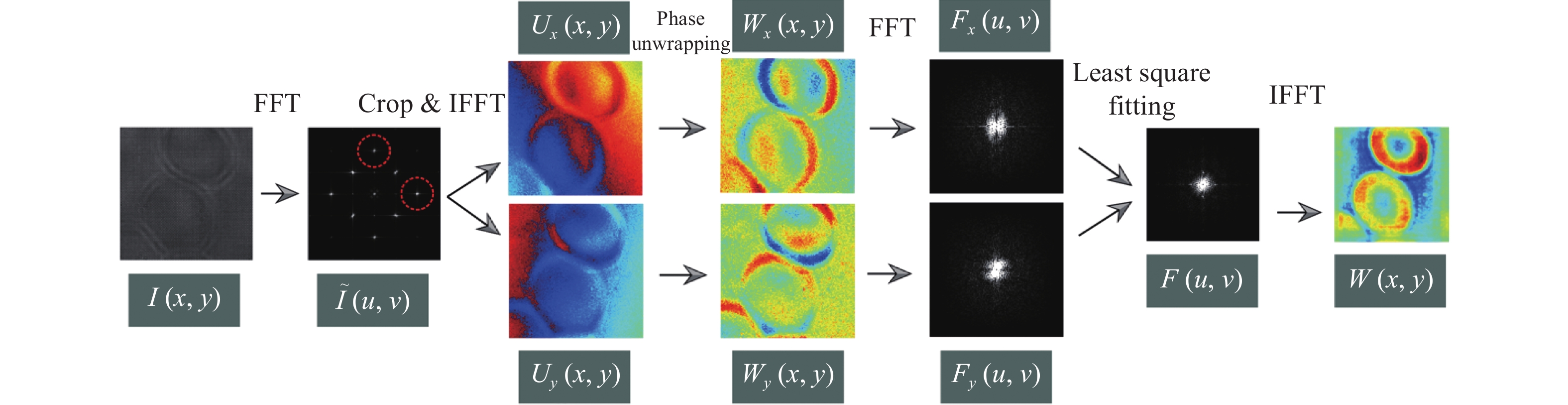

図2.4波横方向せん断干渉からの最後の正方形の波面再構築

The fis4波面感覚r、そのコンパクトで統合された設計、並外れた環境の堅牢性、高い時間分解能、堅牢なシステムの互換性を備えた光学計測の画期的なツールとなり、科学的研究と産業革新における適用の幅広い可能性を示しています。最初は、光学コンポーネント表面テスト、レーザービーム品質評価、適応型光学システムの補正など、従来の光学ワークショップの高精度検査シナリオに焦点を当てていましたが、そのアプリケーションは、生物医学イメージング、ナノ粒子追跡、メタトラフェイスの特性化、温度フィールド測定、さらには帯域帯域の測定などの最先端のフィールドを含むように大幅に拡大しました。

The Fis4波面センサー's 非常にコンパクトな設計により、既存の顕微鏡光パスまたは複雑な光学システムへのシームレスな統合が可能になります。一般的なパス干渉法の原理に基づいたそのユニークなアーキテクチャは、高振動環境でもナノメートルレベルの位相感度を維持し、追加の振動分離デバイ​​スを必要とせずに安定した動作を確保するため、並外れた堅牢性を提供します。さらに、センサーの単一曝露波面再構築機能により、流体運動、粒子過渡現象、レーザー伝達などの高速動的プロセスの正確なキャプチャと定量分析が可能になります。

生物医学研究では、 Fis4波面センサーシステムは、COS-7、HT1080、RPE、CHO、HEK、および一次ニューロンなど、さまざまな生細胞のラベルフリーで長期的な3次元の定量的イメージングに広く使用されており、光毒性干渉を大幅に削減し、細胞ダイナミクスを研究するための新しい視点を提供します。また、この技術は優れた位相遅延イメージングを特徴としており、コラーゲン繊維や細胞骨格などの複製細胞構造の高コントラスト視覚化を可能にし、組織のメカニズムと病理学の研究を大幅に進歩させています。

さらに、Fis4の波面センシング 建築は、クロスバンドおよび学際的な拡大の重要な可能性を示しています。その技術的概念は、X線、ミッドウェーブ赤外線（MWIR）、および長波赤外線（LWIR）バンドの新しい位相イメージングシステムに成功裏に拡張され、材料科学、熱管理、および国家安全保障のための新しい測定ソリューションを提供します。近年、このセンサーは、メタサーフェイス相操作評価や2次元材料の光学特性特性などの新たなシナリオに広く適用されており、光学および材料科学の規律間革新を促進する際の基本的な測定ツールとしての臨界値と広範な適用性を実証しています。

The Fis4波面センサー アプリケーションの境界を押し続け、単一のシステムで複数のシナリオで波面測定の課題を解決し、ハイエンドの製造、ライフサイエンス研究、最先端の材料開発をサポートするコアツールの1つになります。
